| Matériel: | Acier inoxydable et laiton | Code d'IP: | IPX3, IPX4 |
|---|---|---|---|
| La température: | Température ambiante | Fonction: | équipement d'essai de matériaux |
| Diamètre externe de bec: | Ф102mm | Trous de bec: | 121 trous |
| Diamètre sphérique: | SФ75.5mm | Indicateur de pression: | 50~150Kpa |
| Temps d'essai: | au moins 5min | Cloison: | démontable |
| Mettre en évidence: | Équipement de test de protection de l'entrée IPx3,Équipement de test de protection de l'entrée IPX4,Appareil de contrôle de bec de la pulvérisation IEC60529 |
||
Équipements d'essai tenus dans la main d'IP du bec de pulvérisation d'IPX3 IPX4 IEC60529
Paramètres techniques :
1 taux d'écoulement d'eau d'approvisionnement en eau est l'eau propre 50~150kpa sans inclusion.
2 paramètres de bec de pulvérisation
diamètre externe : Ф102mM
diamètre sphérique : SФ75.5mm
Il y a un trou moyen et il y a 24 trous dans le cercle interne des trous dont l'angle inclus est 30°.
Il y a 96 trous dans le cercle externe des trous dont l'angle inclus est 15°. 121 trous au total.
Le diamètre de trou : Ф0.5mm
Il est fait en laiton.
3 l'écoulement d'eau 10L/min±5%, compteur de débit est la gamme 4 réglable de l'indicateur de la pression 6 démontable de cloison de l'indicateur de pression 0~0.4Mpa 5 0~0.25MPa
| Approvisionnement en eau | Eau propre de l'écoulement d'eau rate>10L/min±5% sans inclusion. |
| Contrôle et opération | valve, tenue dans la main |
| Diamètre externe de bec | Ф102mm |
| Diamètre sphérique de bec | SФ75.5mm |
| Trous de bec | 121 trous de Ф0.5mm 1 trou au centre cercles intimes 1 de 12 trous au lancement 30° 4 cercles externes de 24 trous au lancement 15° |
| Matériel de bec | Laiton |
| Matériel mobile de bouclier | Aluminium |
| Écoulement d'eau | 10L/min±5%, compteur de débit est réglable |
| Indicateur de pression | 50~150Kpa, gamme de l'indicateur de pression 0~0.25Mpa |
| Cloison | Démontable |
| Conditions de site | Pièce d'essai imperméable consacrée d'IP, La terre devrait être plate avec l'illumination Avec la bonne fonction de l'apport et du drainage. |
| Temps de essai | Contrôle manuel, au moins 5min |
Conformez-vous à :
IEC60529
IEC60598-1
Le CEI 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Essai d'IPX3 IPX4.
L'information produit :
Le bec de pulvérisation est conçu et fabriqué selon IEC60529 la clause IPX3 et IPX4.
Le bec de pulvérisation est une alternative à l'appareil de contrôle de oscillation de tube pour établir le degré de protection contre l'entrée de l'eau.
Le bec de pulvérisation est prévu pour l'usage sur les spécimens qui n'entreront pas dans le diamètre de l'appareil de contrôle de tube.
Les essais primaires du CEI incluent la protection IPX3 et IPX4 contre l'eau pulvérisant et éclaboussant l'eau.
Dans cette circonstance, le bec de pulvérisation tenu dans la main est employé par le manuel.
Instrument :

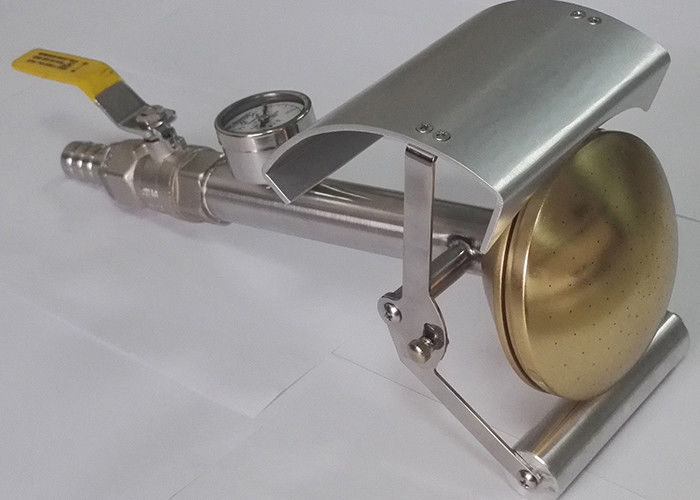

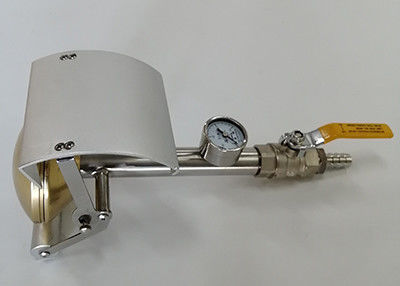

Le bec de pulvérisation de SC-IPX34-SN est un dispositif tenu dans la main d'essai pour vérifier la protection contre pulvériser et éclabousser l'eau.
La pression d'eau peut être ajustée utilisant le bouton de contrôle de flux sur le dispositif pour donner le débit exigé.
La pression peut être vue sur la mesure qui est commodément placée par le bec.
Le modèle de jet du bec est fait selon les caractéristiques du CEI 60529.
Un bouclier mobile peut être déposé au-dessus d'une partie du bec pour IPX3 ou s'est déplacé hors du modèle de jet pour IPX4
NOTE :
La différence entre IPX3 et IPX4 est que la cloison devrait être enlevée dans l'essai IPX4.
Pour laisser sans main, nous concevons la parenthèse pour le bec de pulvérisation d'IPX3 IPX4.
Délai de livraison : en 2 jours.
Approvisionnement d'usine, et livraison rapide.
La machine imperméable d'essai de SC-IPX est selon IEC60529 : 1989 +A1 : 1999+A2 : 2013 (degrés de protection fournis par clôtures (IP
Le code) >, l'IEC60598, l'IEC60335 et le CEI 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX inclut les catégories suivantes d'essai : IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8 (référez-vous à la page 51 d'IEC60529). Il est très utilisé dans l'organisation d'essai d'authentification pour
produits tels que les produits électriques et électroniques, appareils d'éclairage de LED aussi bien que dans le département approprié de contrôle de qualité pour
détection imperméable des catégories de protection de clôtures.
Le système de test imperméable entier de SC-IPX inclut :
Boîte d'égouttement (SC-IPX12) : La boîte d'égouttement est pour l'essai de l'égouttement IPX1 et IPX2. La taille de boîte d'égouttement est 800x800x75mm (LXWXH). Le diamètre du trou d'égouttement
est 0.4mm. La distance entre les trous d'égouttement est 20mm. L'échantillon peut être au-dessus de 150kg.
Équipement de test de jet d'eau de tuyau d'oscillation (SC-IPX34) : Il est pour l'essai IPX3 et IPX4. Le semi-diamètre du tuyau d'oscillation est 1meter (
l'autre taille est également disponible). Le diamètre intérieur du tuyau d'oscillation est 15mm. Le diamètre tournant de table témoin est 1000mm (ou autre
la taille selon le diamètre du tuyau d'oscillation, et la taille est réglable. La vitesse de rotation est 1-5rpm qui a commandé par le PLC
panneau.
Jet Test Device imperméable (SC-IPX56) : Avec le dispositif d'approvisionnement en eau la taille est 1000x1000x600m, le diamètre de bec est 6.3mm (IPX5)
et 12.5mm (IPX6). La vitesse de l'eau est 12.5±0.626L/min pour IPX5 et 100±5L/min pour IPX6.
Dispositif imperméable d'essai de réservoir d'immersion (SC-IPX7) : Il est pour l'essai IPX7. La taille de réservoir d'eau est 1000x1000x1200mm (l'autre taille peut être
conçu selon votre demande). Elle peut examiner des échantillons jusqu'à 120kg
Dispositif imperméable d'essai de réservoir d'immersion (SC-IPX8) : Il est pour l'essai IPX8. Il peut simuler une profondeur d'eau de 0-50m. L'immersion de l'eau
le diamètre de réservoir est 600mm et la taille est 1200mm. L'effort de compression est les 10 atmosphères ou conceptions selon le client
demande.
