| Normes: | Figure 2 du CEI 61032 | Type: | Sonde de doigt d'essai du CEI |
|---|---|---|---|
| Matériel: | Acier inoxydable et nylon | Longueur de doigt: | 80±0.2mm |
| Diamètre moleté de doigt: | 12mm | Diamètre de déflecteur: | 50mm |
| Longueur de déflecteur: | 100mm | Épaisseur de cloison: | 20mm |
| Surligner: | sonde b du CEI 61032 30N,30N sonde b du CEI 61032,doigt standard de l'essai 10N |
||

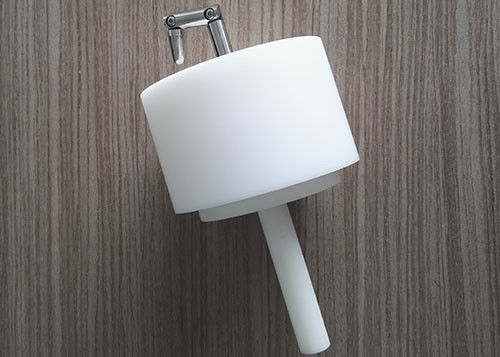

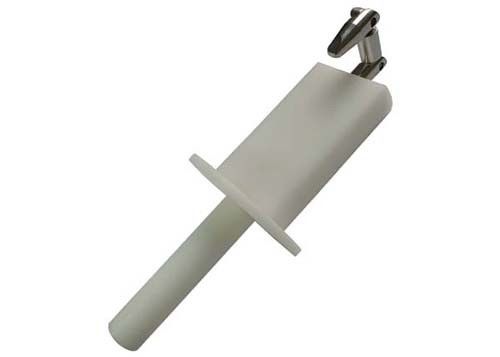

IEC61032 décharge électrique de Shell de doigt standard d'essai de la sonde B d'essai du schéma 2 anti avec la poussée 10N 20n 30n
Spécifications et paramètres techniques :
| Paramètres /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |
| Nom | Doigt standard d'essai | Doigt circulaire d'essai de cloison | Grand doigt d'essai de cloison | Doigt standard d'essai avec la force |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | force 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
L'information produit :
C'est un doigt d'essai de précision fait selon beaucoup de normes aiment
Figure 2 du CEI 61032,
IEC60950 figure 2A,
IEC60884,
IEC60335,
UL507,
et UL1278 le schéma 8,4.
Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt. Cette sonde de doigt d'essai se compose du DITTO, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°.
Application :
les pièces du joint 1.The du doigt d'essai ne peuvent pas toucher les pièces vivantes ou les pièces dangereuses, et le déflecteur de 50mm-20mm ne peut pas entrer.
2.In les conditions d'essai de l'empêchement de l'approche aux pièces dangereuses, la sonde d'essai de la sonde B a besoin à avec une poussée 10±3N. Le produit sans force devrait être employé avec les dynamomètres va-et-vient.
3.In l'essai de contre la décharge électrique, câblage, configuration et puissance et dispositif de témoin sont nécessaires. Tournez sur la puissance de l'échantillon examiné, et exercez la force correspondante pour déterminer si la ligne au sol sont reliées (3 insertions).
les joints 4.Both permettront le mouvement dans le même avion et la même direction par un angle de 90° avec un 0° avec la tolérance de +10°
Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses.
Il est également employé pour vérifier la protection contre l'accès avec un doigt.
Tolérance sur des dimensions quand aucune tolérance spécifique n'est donnée :
– sur des angles : 0
−10°
– sur des dimensions linéaires : jusqu'à 25 millimètres : 0
− 0,05 millimètres ; plus de 25 millimètres : ± 0,2 millimètres.

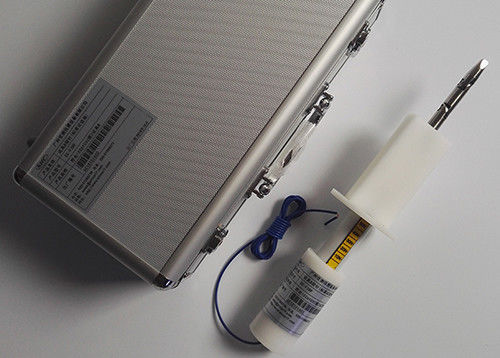

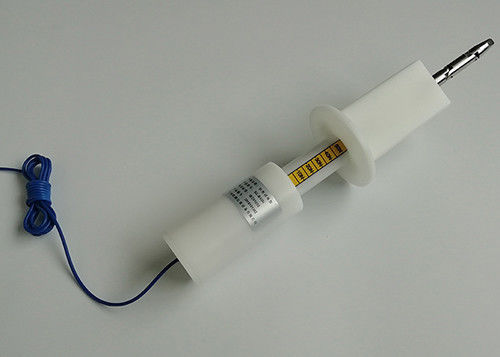

Personnalisable : il peut être employé pour l'essai à chocs anti-électrique une fois équipé des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisé pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
Utilisation
1. La pièce commune de doigt standard d'essai ne peut pas être touchée avec les pièces vivantes, ou ne peut pas être proche des pièces dangereuses, et la cloison de 50mm-20mm ne peut pas entrer.
2. L'essai de l'empêchement des pièces dangereuses exige la sonde B d'essai avec la poussée 10N±3N. Généralement il doit fonctionner avec un dynamomètre.
3. Le choc anti-électrique exige le travail avec le dispositif antichoc d'expérience de sonde : relié au dispositif antichoc d'expérience de sonde (40V-50V), traitant l'essai selon la norme relative, l'anneau de sonnerie est décharge électrique a incité. Regardez les images ci-dessous :
