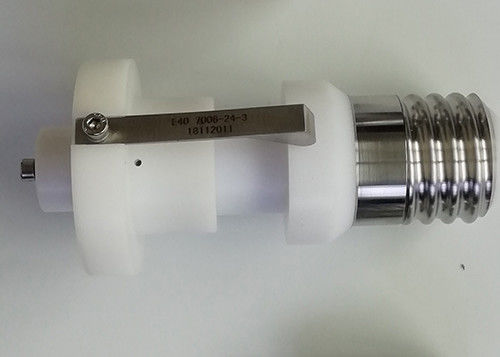

Mesure de l'acier inoxydable E40 IEC60061-3 pour des douilles de lampe

Mesure pour la mesure à haute pression des douilles de lampe E40 E14 pour des douilles de lampe

Liste :

DISPARAISSENT LA MESURE POUR DES FILETS DE VIS DES DOUILLES DE LAMPE E10, E14 ET E407006-25-7

BUT :

Pour vérifier les dimensions minimum de l'exposition de filet de vis et de dimension X de douille de lampe sur la feuille 7005-20

ESSAI :

Il sera possible de visser la mesure dans la douille de lampe sans employer la force anormale.

(Pour que le couple soit appliqué en cas de doute, voir le CEI 60238, le paragraphe 4,4).

Quand la mesure a été vissée dans la mesure où elle disparaîtra, la jante de la coquille de vis de la douille de lampe sera coplanaire avec, ou projet au delà de Y1, mais ce sera pas projet au delà de Y2 extérieur.

7006-26-4

« NE PAS ALLER » MESURES POUR DES FILETS DE VIS DES DOUILLES DE LAMPE E10, EP10, EY10, E14, E27, E39 ET E40

BUT :

Pour vérifier les dimensions minimum du filet de vis, de la dimension D1, des douilles de lampe E10, EP10, EY10, E14, E27, E39 ET E40.

ESSAI :

On assumera que le filet de vis de la douille de lampe est correct si la mesure n'entre pas par son propre poids jusqu'ici que le fil dépasse au delà du T. extérieur.

LA MESURE DE PRISE POUR LA DOUILLE DE LAMPE E14 POUR L'ESSAI ENTRENT EN CONTACT AVEC LA FABRICATION

LA PRISE GAGUE POUR LA DOUILLE DE LAMPE E14 AVEC L'AXE FORMÉ PAR BOUGIE POUR LA BOUGIE LMPS POUR L'ESSAI ENTRENT EN CONTACT AVEC LA FABRICATION

MESURE POUR EXAMINER CONTACT-MAKING ET PROTECTION CONTRE LE CONTACT ACCIDENTEL PENDANT L'INSERTION DES LAMPES DANS DES DOUILLES DE LAMPE E14

BUT : Pour vérifier les douilles de lampe E14 en ce qui concerne :

a) Contact-fabrication avec des lampes ayant des dimensions défavorables.

b) Protection contre le contact accidentel avec les parties vivantes, à savoir la coquille de chapeau, pendant l'insertion d'une lampe.

ESSAI : Le support est relié dans le circuit d'essai comme montré.

a) Avec le commutateur A en position 2 et le commutateur B ouvert, la mesure est vissée entièrement à la maison.

En cette position, les deux lampes s'allumeront.

b) Le commutateur A en position 1 et le commutateur B étant fermé, la mesure est vissée lentement jusqu'à l'un ou l'autre des lumières de lampes.

La mesure étant tenu en cette position, le commutateur B est ouvert et la sonde d'essai sur le côté de la mesure est glissée vers le bas jusque

il entrera dans l'espace entre la mesure et le support.

En cette position les lampes ne s'allumeront pas.

7006-25-7

« DISPARAISSENT » LA MESURE POUR DES FILETS DE VIS DES DOUILLES DE LAMPE E10, E14 ET E40

7006-26-4

« NE PAS ALLER » MESURES POUR DES FILETS DE VIS DES DOUILLES DE LAMPE E10, EP10, EY10, E14, E27, E39 ET E40

7006-30-2.

MESURE DE PRISE POUR LA DOUILLE DE LAMPE E14 POUR EXAMINER CONTACT-MARKING

7006-30A-1

MESURE DE PRISE E14 POUR LES DOUILLES DE LAMPE E14 AVEC L'AXE FORMÉ PAR BOUGIE POUR DES LAMPES DE BOUGIE POUR EXAMINER CONACT-MARKING

7006-31-5

MESURE E14 POUR EXAMINER CONTACT-MARKING ET PROTECTION CONTRE LE CONTACT ACCIDENTEL PENDANT L'INSERTION DES LAMPES DANS DES DOUILLES DE LAMPE

Chapeau d'essai d'IEC60238 Figure5 E14 pour la clause 18 d'essai de couple d'IEC60238

Chapeau d'essai d'IEC60238 Figure11 E14 pour l'essai de la température 14,4 et 19,3 d'IEC60238

IEC60238 schéma le chapeau A de l'essai 13 E14 pour les douilles de lampe E14 d'IEC60238

IEC60238 schéma le chapeau B de l'essai 13 E14 pour les douilles de lampe E14 d'IEC60238

60399-IEC-04-1

« DISPARAISSENT » la mesure pour le fil de baril des douilles de lampe avec l'anneau E14 de support d'ombre

« NE PAS ALLER » mesure pour le fil de baril des douilles de lampe avec l'anneau E14 de support d'ombre
