Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Code d'IP: | IPX5, IPX6 |
|---|---|---|---|
| La température: | Température ambiante | Norme: | IEC60529/IEC 60335-1 |
| Diamètre du bec IPX5: | Ф6.3mm | Diamètre du bec IPX6: | Ф12.5mm |
| distance de buse à jet à la clôture: | 2.5~3m | Indicateur de pression: | 0~0.25MPa |
| Surligner: | Équipement de test d'IP IPX5,Équipement de test d'IP IPX6,IEC60529 l'eau Jet Nozzles |
||

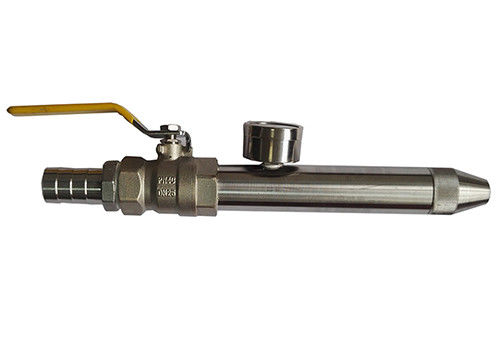

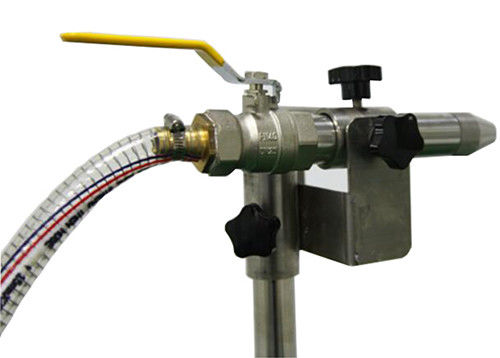

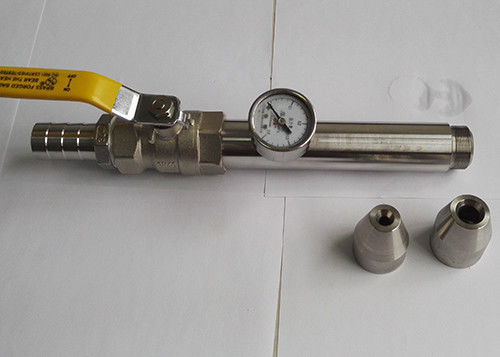

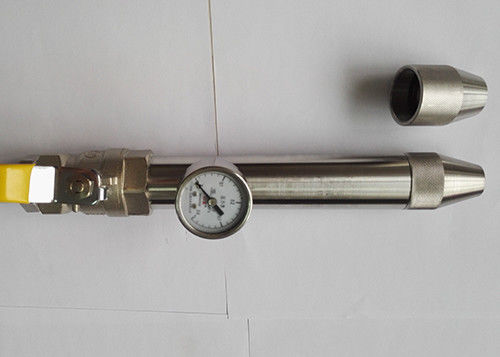

Équipement de test tenu dans la main d'IP de Jet Nozzles de l'eau d'IEC60529 IPX5 IPX6
L'information produit :
La buse à jet est conçue et fabriquée selon IEC60529 la clause IPX5 et IPX6.
Il est employé pour l'essai imperméable de l'appareil électrique.
Essai pour le deuxième chiffre charateristic 5 avec le bec de 6,3 millimètres
L'essai est fait en pulvérisant la clôture à partir de toutes les directions faisables avec un courant d'eau à partir d'un bec standard d'essai suivant les indications du schéma 6.
Les conditions à observer sont comme suit :
Diamètre interne du bec : 6,3 millimètres ;
Taux de la livraison : 12,5 l/min ±5% ;
Pression d'eau : pour être ajusté réalisez le taux spécifique de la livraison ;
Noyau du courant substantiel : cercle de diamètre d'approximativement 40 millimètres à la distance de 2,5 m du bec ;
Durée d'essai par mètre carré de superficie de clôture vraisemblablement à pulvériser : 1 minute ;
Durée minimum d'essai : minute 3 ;
Distance de bec à la surface de clôture : entre 2,5 m et 3 M.
Essai pour le deuxième chiffre caractéristique 6 avec le bec de 12,5 millimètres
L'essai est fait en pulvérisant la clôture à partir de toutes les directions faisables avec un courant d'eau à partir d'un bec standard d'essai suivant les indications du schéma 6.
Les conditions à observer sont comme suit :
Diamètre interne du bec : 12,5 millimètres ;
Taux de la livraison : 100 I/min ±5% ;
Pression d'eau : pour être ajusté pour réaliser le taux spécifique de la livraison ;
Noyau du courant substantiel : cercle de diamètre d'approximativement 120 millimètres à la distance de 2,5 m du bec ;
Durée d'essai par mètre carré de superficie de clôture vraisemblablement à pulvériser : 1 minute ;
Durée minimum d'essai : minute 3 ;
Distance de bec à la surface de clôture : entre 2,5 m et 3 M.
Paramètres techniques :
| Non. | Article | IPX5 | IPX6 |
| 1 | Approvisionnement en eau |
Taux d'écoulement d'eau > eau propre de 12.5L/min±5% sans inclusion. Il peut être réalisé par le réservoir d'eau d'acier inoxydable et l'équipement pressurisé |
Eau propre du taux >100L/min±5% d'écoulement d'eau sans inclusion. Il peut être réalisé par le réservoir d'eau d'acier inoxydable et l'équipement pressurisé |
| 2 | Le diamètre de bec | Ф6.3mm | Ф12.5mm |
| 3 | Écoulement d'eau | 12.5±0.625L/min, compteur de débit est réglable | 100±5 l/min, compteur de débit est réglable |
| 4 | La distance de la buse à jet à la clôture | 2.5~3m | 2.5~3m |
| 5 | Temps de essai | ² moins de 1min/m (moins de 3 minutes) | ² moins de 1min/m (pas moins que 3mins) |
| 6 | Indicateur de pression | 0~0.25MPa | 0~0.25MPa |
| 7 | Conditions de site |
Pièce d'essai imperméable consacrée d'IP dont la largeur est plus de 3m, Avec la bonne fonction de l'apport et du drainage. Installation de mur |
Pièce d'essai imperméable consacrée d'IP dont la largeur est plus de 3m, Avec la bonne fonction de l'apport et du drainage. Installation de mur |
Conformez-vous à :
IEC60529
IEC60598-1
Le CEI 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Code d'IP de l'IPX5 et de l'IPX6
La machine imperméable d'essai de SC-IPX est selon IEC60529 : 1989 +A1 : 1999+A2 : 2013 (degrés de protection fournis par clôtures (IP
Le code) >, l'IEC60598, l'IEC60335 et le CEI 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX inclut les catégories suivantes d'essai : IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8 (référez-vous à la page 51 d'IEC60529). Il est très utilisé dans l'organisation d'essai d'authentification pour
produits tels que les produits électriques et électroniques, appareils d'éclairage de LED aussi bien que dans le département approprié de contrôle de qualité pour
détection imperméable des catégories de protection de clôtures.
Le système de test imperméable entier de SC-IPX inclut :
Boîte d'égouttement (SC-IPX12) : La boîte d'égouttement est pour l'essai de l'égouttement IPX1 et IPX2. La taille de boîte d'égouttement est 800x800x75mm (LXWXH). Le diamètre du trou d'égouttement
est 0.4mm. La distance entre les trous d'égouttement est 20mm. L'échantillon peut être au-dessus de 150kg.
Équipement de test de jet d'eau de tuyau d'oscillation (SC-IPX34) : Il est pour l'essai IPX3 et IPX4. Le semi-diamètre du tuyau d'oscillation est 1meter (
l'autre taille est également disponible). Le diamètre intérieur du tuyau d'oscillation est 15mm. Le diamètre tournant de table témoin est 1000mm (ou autre
la taille selon le diamètre du tuyau d'oscillation, et la taille est réglable. La vitesse de rotation est 1-5rpm qui a commandé par le PLC
panneau.
Jet Test Device imperméable (SC-IPX56) : Avec le dispositif d'approvisionnement en eau la taille est 1000x1000x600m, le diamètre de bec est 6.3mm (IPX5)
et 12.5mm (IPX6). La vitesse de l'eau est 12.5±0.626L/min pour IPX5 et 100±5L/min pour IPX6.
Dispositif imperméable d'essai de réservoir d'immersion (SC-IPX7) : Il est pour l'essai IPX7. La taille de réservoir d'eau est 1000x1000x1200mm (l'autre taille peut être
conçu selon votre demande). Elle peut examiner des échantillons jusqu'à 120kg
Dispositif imperméable d'essai de réservoir d'immersion (SC-IPX8) : Il est pour l'essai IPX8. Il peut simuler une profondeur d'eau de 0-50m. L'immersion de l'eau
le diamètre de réservoir est 600mm et la taille est 1200mm. L'effort de compression est les 10 atmosphères ou conceptions selon le client
demande.
