Détails sur le produit:
Conditions de paiement et expédition:
|
| Normes: | Figure 2, EN60529 IP2X, IEC60529 IP2X du CEI 61032 | Couleur: | blanc |
|---|---|---|---|
| Matériel: | Acier inoxydable et nylon | Longueur de doigt: | 80±0.2mm |
| Force: | 0-50N | Longueur de poignée: | 10mm |
| Diamètre de sonde d'essai: | 1 + 0,05 mm | Diamètre de Barrage-sphère: | 35±0.2mm |
| Mettre en évidence: | Sonde B d'essai d'IP2X du CEI 61032,sonde B de l'essai 50N du CEI 61032,sonde b du CEI 61032 |
||

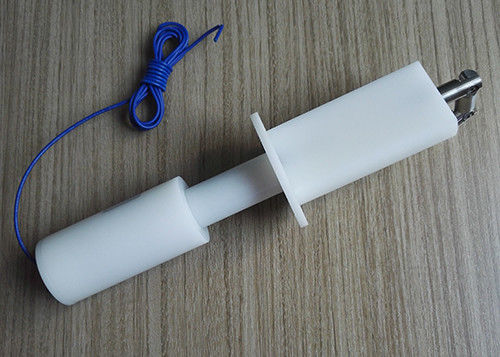

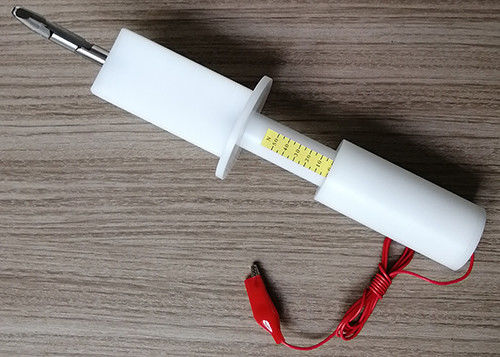

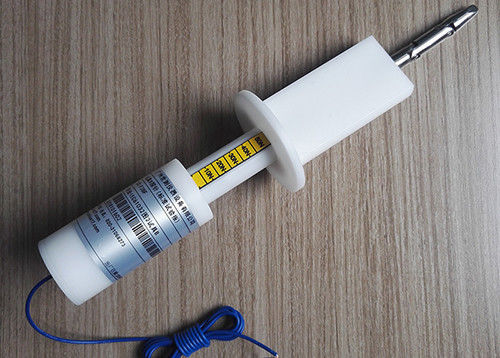

Doigt Shell Anti Electric Shock d'essai de la sonde B d'essai d'IEC60529 IP2X
Spécifications et paramètres techniques :
| Paramètres /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |
| Nom | Doigt standard d'essai | Doigt circulaire d'essai de cloison | Grand doigt d'essai de cloison | Doigt standard d'essai avec la force |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | force 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Personnalisable :
Il peut être employé pour l'essai à chocs anti-électrique une fois équipé des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisé pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
L'information produit :
C'est un doigt d'essai de précision fait selon beaucoup de normes aiment
LE CEI 60529 IP2X,
Figure 2 du CEI 61032,
IEC60950 figure 2A,
IEC60884,
IEC60335,
UL507,
UL1278 le schéma 8,4 et ainsi de suite.

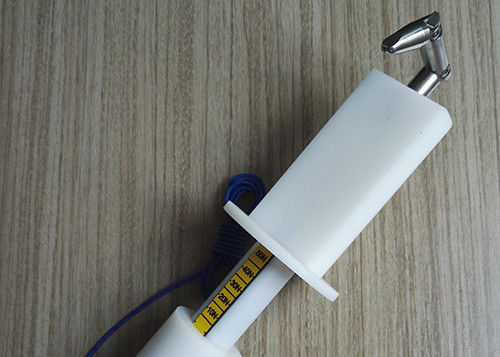

Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt. Cette sonde de doigt d'essai se compose du DITTO, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°.
L'équipement Cie., Ltd de Guangzhou Shice (ci-après désigné sous le nom de Guangzhou Shice) est l'un foyer professionnel sur les équipements imperméables d'équipements d'essai du CEI, d'essai d'IP, les produits de essai électroniques et d'autres produits de essai. Guangzhou Shice est professionnellement consacré en fournissant l'équipement d'essai en laboratoire. Nous sommes maintenant les entreprises de pointe avec la supériorité technique et des capacités de R&D dans l'industrie d'instruments d'essai.
Guangzhou Shice sont conçus et fabriqués selon les conditions des normes du CEI, d'en, d'UL, de VDE, des BS, d'as, d'OIN et etc. Nos produits principaux sont : (IP) équipement de test environnemental imperméable et antipoussière ; équipement de test de commutateur, de prise, de prise et de coupleur ; équipement de test mécanique d'impact de force ; équipement de test matériel de risque d'incendie, sondes d'essai de protection de clôture ; équipement de test de sécurité d'appareils électroménagers ; équipement de test de fil et de câble ; équipement de test d'appareils d'éclairage ; équipement de test électrique d'outils. Nos produits sont très utilisés dans les établissements domestiques et mondiaux de mesure et de certification, inspectant le mécanisme, les laboratoires, l'exportation et bureau de l'inspection et de la quarantaine d'importation, diverses sociétés de production et etc. Notre client inclut Bureau Veritas, CSA, SON, UL, TUV Rhénanie, LESSIVE de TUV, GV et etc.
Utilisation :
1. La pièce commune de doigt standard d'essai ne peut pas être touchée avec les pièces vivantes, ou ne peut pas être proche du dangereux
les pièces, et la cloison de 50mm-20mm ne peuvent pas entrer.
2. L'essai de l'empêchement des pièces dangereuses exige la sonde B d'essai avec la poussée 10N±3N. Généralement il a besoin
pour travailler avec un dynamomètre.
3. Le choc anti-électrique exige le travail avec le dispositif antichoc d'expérience de sonde : relié à l'antichoc
le dispositif d'expérience de sonde (40V-50V), traitant l'essai selon la norme relative, l'anneau de sonnerie est
la décharge électrique a incité. Regardez les images ci-dessous :
