Détails sur le produit:
Conditions de paiement et expédition:
|
| Normes: | IEC60529 IP4X, IEC61032 le schéma 4 | Garantie: | 12 mois |
|---|---|---|---|
| Matériel: | Acier inoxydable et nylon | Code d'IP: | IP4X |
| Diamètre de sonde d'essai: | 1.0mm | Diamètre de Barrage-sphère: | 35mm |
| Diamètre de poignée: | 10mm | Longueur de poignée: | 100mm |
| Mettre en évidence: | Doigt d'essai d'IP d'IP4X,Doigt d'essai d'IP de GV,Essai Rod Probe D |
||

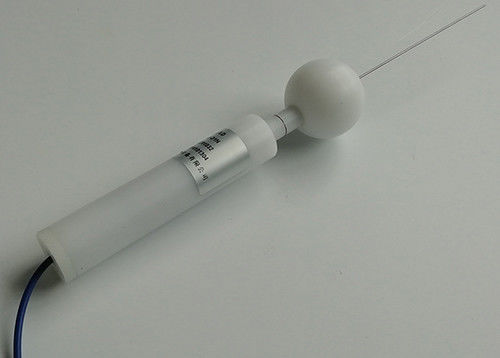

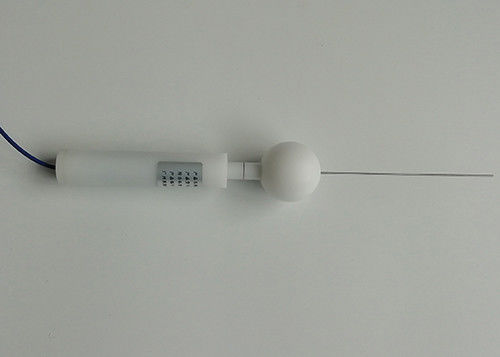

Sonde D de tige d'essai de sonde de doigt d'essai d'IP du schéma 4 d'IEC60529 IP4X IEC61320 avec la force
Essai Rod Probe D SC-F4D-F d'IP4X :
Cette sonde répond à l'exigence standard IEC61032 de la sonde D et IEC60529 d'essai du schéma 4 pour IP4
et IEC60065. Cette sonde de tige est prévue pour vérifier la protection des personnes contre l'accès à dangereux
pièces. Il est également employé pour vérifier la protection contre l'accès avec un fil.
Personnalisable :
Il peut être employé pour l'essai à chocs anti-électrique une fois équipé du connecteur d'amphenol. Ou utilisé pour la clôture
essai de protection quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée à la traction et à la poussée
dynamomètre). La sonde dont le numéro de type est avec « T » est avec la force.
Paramètres :
| Paramètres /Model | SC-F4D-F |
| Nom | Sonde D de tige d'essai avec la force |
| 1 | Ф1+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |
| 6 | force 3N |
| 14 | IEC60529 |
D'autres sondes d'essai d'IP
Ces sondes se conforme à IEC60529 pour IP1X IP2X IP3X
Spécifications et paramètres techniques :
I) Sonde SC-F1A-F de sphère d'essai d'IP1X
Il répond aux exigences standard d'IEC61032 fig.1, d'IEC60529 IP1 et d'IEC60065.
Cette sonde est prévue pour vérifier la protection le dos de la main des personnes contre l'accès aux pièces dangereuses.
C'est également la sonde nécessaire employée pour empêcher les pièces dangereuses et les corps étrangers solides d'entrer.
Cette sonde d'essai peut être adaptée aux besoins du client. Elle peut être employée pour l'essai à chocs anti-électrique une fois équipée de l'amphenol
connecteur. Ou utilisé pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée
(lié au dynamomètre de traction et de poussée).
La sonde dont le numéro de type est avec « T » est avec la force.
| Paramètres /Model | SC-F1A-F |
| Nom | Sonde A d'essai avec la force |
| 1 | SФ50+0.05 0 |
| 2 | Ф45±0.2 |
| 3 | Ф10 |
| 4 | 4 |
| 5 | 100 |
| 6 | Avec la force de 50N |
| 7 | IEC60529 |
Sonde B SC-F2B-F de doigt d'essai d'II) IP2X
C'est un doigt d'essai de précision fait selon beaucoup de normes comme la figure 2, IEC60950 du CEI 61032
le schéma 2A, IEC60884, IEC60335, UL507, et UL1278 8,4 de figure. Cette sonde est prévue pour vérifier le de base
protection contre l'accès aux pièces dangereuses. Il est également employé pour vérifier la protection contre l'accès avec a
doigt. Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques
de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°.
Personnalisable : il peut être employé pour l'essai à chocs anti-électrique une fois équipé des prises de banane que l'on peut brancher et
connecteur d'amphenol à l'extrémité de la poignée, ou utilisé pour l'essai de protection de clôture si ouvert fileté
trou de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
Paramètres techniques principaux de spécifications et de correspondance :
| Paramètres /Model | SC-F2B-F |
| Nom | Doigt standard d'essai avec la force |
| 1 | 30±0.2 |
| 2 | 60±0.2 |
| 3 | 80±0.2 |
| 4 | 180±0.2 |
| 5 | R2±0.05 |
| 6 | S4±0.05 |
| 7 | 37o 0 -10 ' |
| 8 | 14 o 0 -10 ' |
| 9 | Ф12 0 -0,05 |
| 10 | Ф50 |
| 11 | 20±0.2 |
| 12 | Ф75±0.2 |
| 13 | 5±0.5 |
| 14 | force 10-30N |
| 15 | IEC60529 |
III) essai Rod Probe C SC-F3C-F d'IP3X
Cette sonde répond aux exigences standard de la sonde C et IEC60529 de l'essai IEC61032 pour IP3 et IEC60065.
Cette sonde de tige est prévue pour vérifier la protection des personnes contre l'accès aux pièces dangereuses. Elle est également employée à
vérifiez la protection contre l'accès avec un outil.
Personnalisable : Il peut être employé pour l'essai à chocs anti-électrique une fois équipé du connecteur d'amphenol. Ou utilisé pour
essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée à la traction et à la poussée
dynamomètre).
La sonde dont le numéro de type est avec « T » est avec la force.
| Paramètres /Model | SC-F3C-F |
| Nom | Sonde C de tige d'essai avec la force |
| 1 | Ф2.5+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |

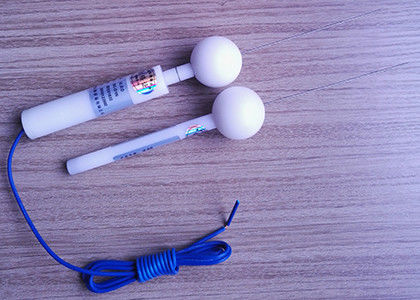

IP1X, IP2X, IP3X, images d'IP4X :
