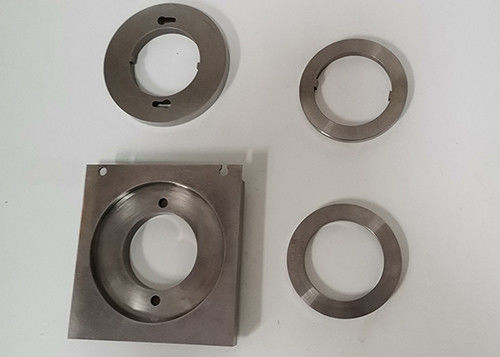

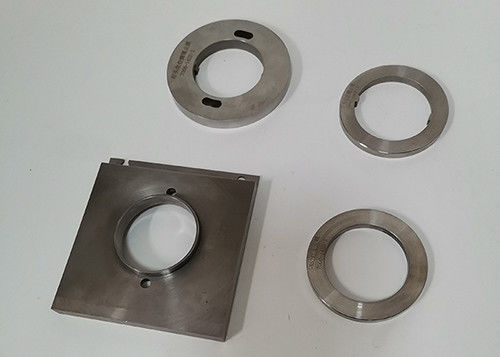

Vérifiez la mesure de chapeau de lampe des chapeaux GX53 7006-142-1 CNAS

IEC60061-3 disparaissent et ne pas aller mesure pour vérifier des rainures de clavette dans des chapeaux GX53

Se conforme à :

IEC60968-1, IEC60061-3 GX53

Spécifications :

(i) 7006-142-1 disparaissent et ne pas aller mesurer pour les chapeaux GX53

But :

Pour vérifier les chapeaux GX53. aux égards suivants :
- le diamètre de la dimension de goupilles de personnes A) ;
- le déplacement et le diamètre combinés des goupilles (dimensions A et D) ;
- la longueur des goupilles (dimension F1) ;
- le lenngth de renfoncement et le diamètre des goupilles (dimensions F2 et E) ;
- le contour maximum de chapeau en ce qui concerne les dimensions M, L1 et K.

Essai :

Il sera possible d'insérer les différentes goupilles du chapeau de
Z extérieur dans le trou a1 et enlever la goupille le long de la fente.
Il ne sera pas possible d'insérer les goupilles du chapeau dans le trou a2.
Il sera possible d'insérer le chapeau de Z extérieur dans la mesure jusqu'à la référence
l'endroit du chapeau est en contact avec Y extérieur de la mesure. En cette position
ni les goupilles ni le courrier de centre ne projetteront au delà de la surface de la mesure.

(II) 7006-142D-1 NE PAS ALLER mesure pour le capx GX53
But :

Pour vérifier le diamètre minimum de chapeau (dimension L1) des chapeaux GX53
Essai :

Il ne sera pas possible d'insérer le chapeau dans la mesure.

(III) 7006-142E-1 disparaissent et ne pas aller mesurer pour vérifier des rainures de clavette dans des chapeaux GX53

But :

Pour vérifier les chapeaux GX53-1 aux égards suivants :
position correcte de rainure de clavette par rapport aux goupilles de chapeau :
la taille et la largeur minimum de la rainure de clavette (dimensions W et X2)
pour empêcher la possibilité d'insertion de seulement une borne

Essai :

Il sera possible d'insérer le chapeau dans la mesure jusqu'au
le plan de référence du chapeau est en contact avec la surface de la mesure. Il va le faire
puis être possible pour transformer le bouchon en position de contact.
Il ne sera pas possible d'insérer seulement une borne du chapeau dans la mesure et le tour
la mesure dans la position de contact.

(IV) 7006-142F-1 NE PAS ALLER mesure pour vérifier des rainures de clavette dans des chapeaux GX53
But :

Pour vérifier la largeur minimum de rainure de clavette (dimension X) de chapeaux GX53
Essai :

Il ne sera pas possible d'insérer le chapeau dans la mesure.

Application :

L'équipement de Guangzhou Shice offre un large éventail de mesure pour répondre aux normes les plus communes comprenant ceux du CEI, de l'en, de l'UL, du DIN, du VDE et d'autres. De telles normes exigent la vérification de la taille et la définition etc. ces mesures sont construites de l'acier inoxydable supérieur et de l'acier approprié avec une dureté au moins de 60 HRC et une rugosité selon la norme pour exiger. Chaque mesure est fournie avec un certificat de calibrage.
