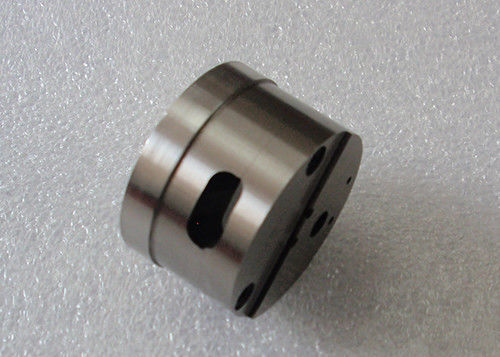

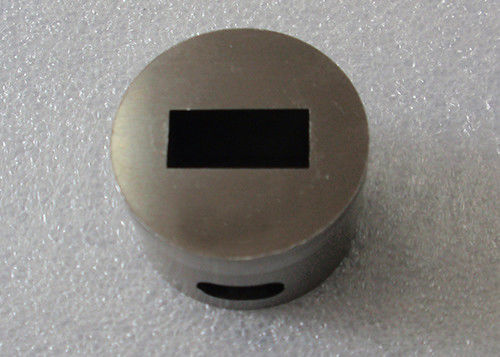

Mesure de finition de chapeau de lampe de Pin Cap IEC60061-3 de Bi de lampes

Mesure pour le chapeau G5.3 de Bi-goupille sur les lampes de finition 7006-73-1

7006-73-1

Mesure pour le chapeau G5.3 de Bi-goupille sur les lampes de finition 7006-73-1

But :

Pour vérifier le chapeau G5.3 montré sur la feuille 7004-73 aux égards suivants :
- le déplacement et le diamètre combinés des goupilles (dimensions D et E) en ce qui concerne
section horizontale maximum (dimensions un maximum et maximum de B) du chapeau ;
- la taille minimum de la coquille (dimension C mn) ;
- le diamètre des différentes goupilles (dimension E) ;
- la longueur des goupilles (dimension F).

Essai :

- Il sera possible d'insérer le chapeau dans la mesure avec les goupilles entrant à Z extérieur jusqu'à
les pieds support de la coquille sont en contact avec la surface Z.
En cette position, les extrémités des goupilles seront coplanaires avec ou projet au delà de X extérieur mais vont le faire
pas projet au delà du W. extérieur.
Dans l'additon, le bord supérieur de la coquille sera coplanaire avec ou projet au delà du Y. extérieur.
- En effectuant ce contrôle la force utilisée ne dépassera pas 5N.
- Il sera possible d'insérer les différentes goupilles du chapeau dans le trou e2 jusqu'au niveau du
des pieds support est coïncident avec le W. extérieur.
- Il ne sera pas possible d'insérer les différentes goupilles dans le trou e1.

Se conforme à :

IEC60061-3 G5.3 7006-73-1

Application :

L'équipement de Guangzhou Shice offre un large éventail de mesure pour répondre aux normes les plus communes

y compris ceux du CEI, de l'en, de l'UL, du gigaoctet, du DIN, du VDE et d'autres. De telles normes exigent

la vérification de la taille et la définition etc. ces mesures sont construites de l'acier inoxydable supérieur

et acier approprié avec une dureté au moins de 60 HRC et une rugosité selon

la norme exigent. Chaque mesure est fournie avec un certificat de calibrage.
