Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | IEC62560 | Clause: | figure 8 de la clause 15 |
|---|---|---|---|
| Examinez l'échantillon: | lampe non-dimmable | Matériel: | Plastique |
| condensateur C2: | 68 N-F à 150 N-F | résistance R: | kΩ 3,3 |
| potentiomètre R1: | kΩ 470 | induction L1: | 3mH |
| Surligner: | IEC62560 a mené l'ampoule vérifiant la machine,150nF a mené l'ampoule vérifiant la machine,68nF a mené l'appareil de contrôle léger |
||

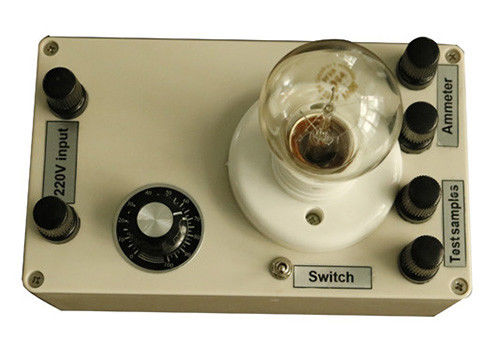

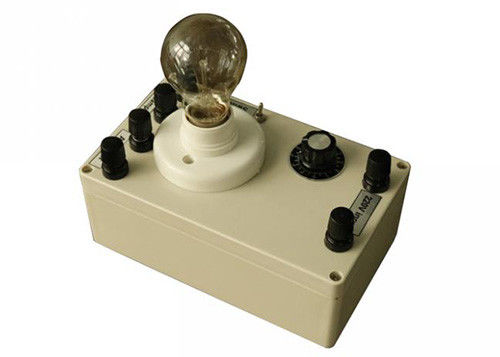

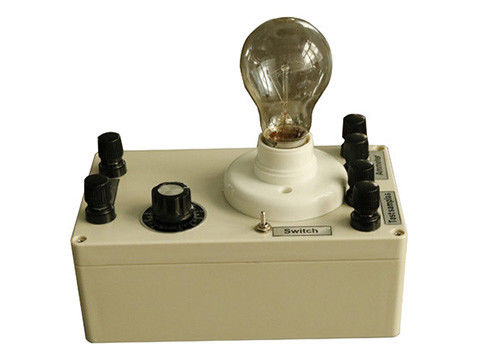

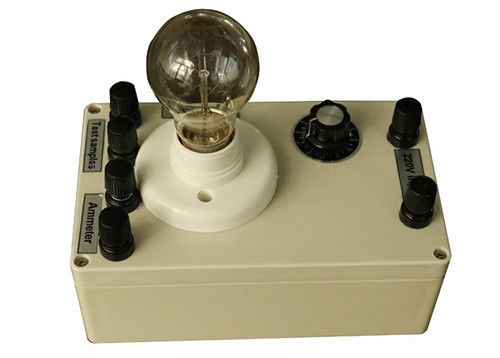

Circuit d'essai pour examiner la lampe ou le commutateur électronique Fig8 de Non-Dimmable
Normes :
Le circuit d'essai pour examiner une lampe non-dimmable ou un commutateur électronique est fabriqué selon IEC62560 la figure 8. de la clause 15.
Description standard :
opération 15.Abnormal
les lampes Auto-lestées ne créeront pas le risque dans des conditions de fonctionnement anormales.
des lampes Auto-lestées seront construites de sorte qu'en raison de l'opération anormale ou négligente, le risque du feu et des dommages mécaniques altérant la sécurité de la protection contre la décharge électrique soit obvié.
Des lampes auto-lestées non-dimmable d'Appling sur un diamètre ou un commutateur électronique doit être examinées comme cas possible de dysfonctionnement.
Procédure d'essais :
Lampe non-dimmable d'essai dans le circuit d'essai représenté sur le schéma 8.
Déterminez l'arrangement R1 et S1 auquel le maximum je r.m.s se produit.
L'essai à cette situation, et si la lampe échoue passivement à moins de la minute 60, répètent l'essai à 10% I inférieur r.m.s. L'I inférieur r.m.s sera placé dans la direction décroissante de résistance de potentiomètre.
Répétez ce les procédures jusqu'à ce que l'opération stable soit réalisée pour le minimum 60 mn.
Actionnez le fpr 8H de lampe en haut au niveau de obscurcissement le plus onéreux (l'ajustement de potentiomètre)
Conformité :
La conformité est vérifiée en actionnant la combustion libre d'échantillon, le chapeau vertical vers le haut de la position ou en position brûlante a indiqué sur l'emballage à la température ambiante et à la tension évaluée.
Au cas où une gamme de tension serait déclarée, l'essai doit être effectué à la tension moyenne de cette gamme avouée.
En cas de tensions évaluées alternatives, l'essai sera réalisé séparément pour chaque tension évaluée.
Pendant cet essai la lampe n'attrapera pas le feu, ou produisez les gaz inflammables et les pièces vivantes ne deviendront pas accessibles avec le doigt standard d'essai.
Avis :
1. Veuillez ne pas endommager la forme d'appareils (telle que l'éraflure, le recourbement, etc.).
2. Empêché de l'environnement de la poussière et d'humidité, afin d'éviter l'oxydation pour affecter l'exactitude dimensionnelle.
