Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | Figure 11 du CEI 60884 | Examinez la vitesse: | (10±2) r/min |
|---|---|---|---|
| les postes de travail: | les 2 postes de travail | Examinez la taille: | 260, 280, 300, 320mm (réglables) |
| Rayon tournant: | 35mm | Poids tournant: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Traction du poids: | 30N, 40N, 50N, 60N chacun pour 2 morceaux | Baguage du diamètre de trou: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, chacun pour 2 morceaux |
| Mettre en évidence: | Appareillage de l'essai IEC60884,appareillage de l'essai 40N,le fixage 60N vissent la machine de tension |
||

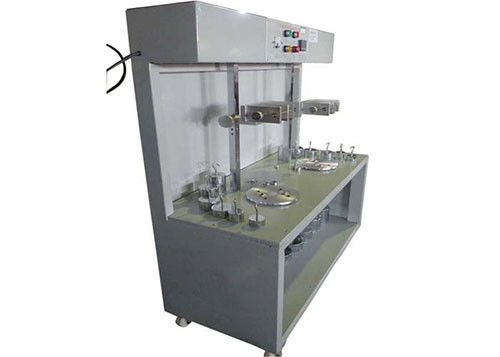

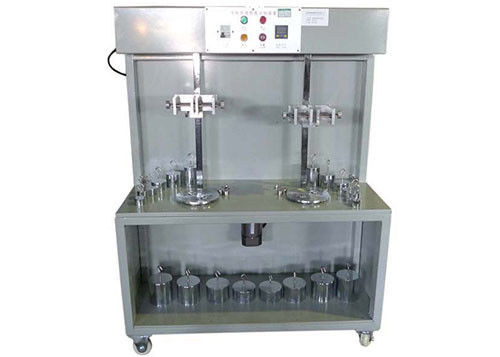

Appareillage d'essai d'IEC60884 Fig11 pour vérifier des dommages aux conducteurs
Détails de produit :
Cette machine d'essai s'appelle également l'appareillage d'essai pour vérifier le degré de dommages de fil qui confirme à beaucoup de normes telles qu'IEC60884-1 la figure 11 de la clause 12.3.10, IEC60669 et ainsi de suite. Cette conformité est employée pour juger si la conception et la structure du terminal de vis de fixage est correspondante avec la condition non des sur-dommages au fil. En outre, on l'emploie également pour vérifier si le terminal de vis de fixage peut supporter l'effort au cours du processus de l'utilisation normale. Les temps de essai peuvent être préréglés avant l'essai, et la conformité s'arrête automatiquement avec l'alarme quand les temps de essai sont atteints.
Paramètres techniques :
| Article | Paramètres |
| Alimentation d'énergie | AC220V, 50Hz |
| Vitesse d'essai | (10±2) r/min |
| Chaîne de minuterie | 0-99 heures 59 minutes |
| Les postes de travail | les 2 postes de travail |
| Taille d'essai | 260, 280, 300, 320mm (réglables) |
| Rayon tournant | 35mm |
| Poids tournant |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, chacun pour 2 morceaux |
| Traction du poids | 30N, 40N, 50N, 60N chacun pour 2 morceaux |
| Baguage du diamètre de trou |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, chacun pour 2 morceaux. |
| Dimensions | 1110mmX405mmX1320mm. |
| Conditions ambiantes | 0 | 40℃, hygrométrie ≤80%. |
Valeurs pour fléchir à l'essai de charge mécanique pour les conducteurs de cuivre
| Section transversale nominale de conducteur (² de millimètre) | Diamètre de baguer le trou (millimètres) | Taille (millimètres) | La masse pour le conducteur (kilogrammes) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
| 25,0 | 13,0 | 300 | 4,5 |
| 35 | 14,5 | 320 | 6,8 |
|
|||
Entretien et précautions :
1. La bague et le poids devraient être maintenus propre et sec dans le temps non-travaillant s'il y a lieu, peint avec le pétrole et le joint.
2. Les pièces de rapport devraient être lubrifiées périodiquement, et l'unité entière devrait être maintenue propre.
3. Attention de salaire à la sécurité en portant les poids lourds.
