La mesure de la prise UL498 et de la prise mesurent pour la conservation des lames examinent

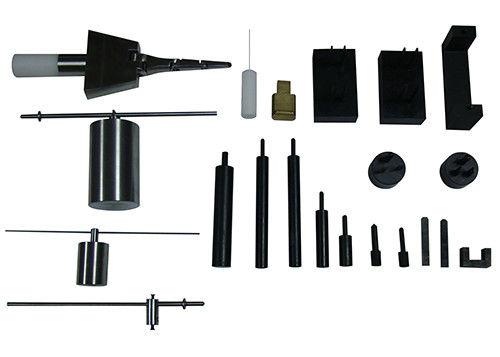

Liste de mesure :
NON. | Nom de produit | Figure standard | Modèle |
|---|
Vieille version | Nouvelle version |
|---|
| 1 | Sonde éloquente avec l'arrêt de Web | Le schéma 9,1 | Le schéma 9,1 | U8-F91 |
| 2 | Sonde | Le schéma 10,1 | Le schéma 10,1 | U8-F101 |
| 3 | Sonde plate | Le schéma 31,1 | Le schéma 31,1 | U8-F311 |
| 4 | Prise de référence | Le schéma 69,1 | Le schéma 73,1 | U8-F691 |
| 5 | Appareillage typique d'essai | Le schéma 69,2 | Le schéma 73,2 | U8-F692 |
| 6 | Lames inexactes d'essai d'insertion | Le schéma 94,1 | Le schéma 98,1 | U8-F941 |
| 7 | Prise d'essai | Le schéma 105,1 | Le schéma 109,1 | U8-F1051 |
| 8 | Lame d'essai | Le schéma 105,2 | Le schéma 109,2 | U8-F1052 |
| 9 | Montage d'essai de récipient | Le schéma 118,1 | Le schéma 122,1 | U8-F1181 |
| 10 | Éliminez l'outil | Le schéma 118,3 | Le schéma 122,3 | U8-F1183 |
| 11 | Pont | Le schéma 118,5 | Le schéma 122,5 | U8-F1185 |
| 12 | Goupille A d'essai | Le schéma 119,1 | Le schéma 123,1 | U8-F1191 |
| 13 | Goupille B d'essai | Le schéma 119,2 | Le schéma 123,2 | U8-F1192 |
| 14 | goupille de la terre 57g | Le schéma 119,3 | Le schéma 123,3 | U8- F1193 |
| 15 | goupille de la terre 113g | Le schéma 119,4 | Le schéma 123,4 | U8- F1194 |
| 16 | Goupille d'essai de No.14AWG | Le schéma 129,2 | Le schéma 133,2 | U8-F1292 |
| 17 | Petite sonde d'essai | Le schéma 132,1 | Le schéma 136,1 | U8-F1321 |
| 18 | Montage pour l'essai de degré de sécurité d'assemblée | Le schéma 144,2 | Le schéma 165,2 | U8-F1442 |
| 19 | Piquet de mise à la terre standard | Écart-type 5,1 de figure | Écart-type 5,1 de figure | U8-SD51 |
| 20 | Piquet de mise à la terre standard | Écart-type 13,1 de figure | Écart-type 13,1 de figure | U8-SD131 |
| 21 | Piquet de mise à la terre surdimensionné | Écart-type 13,2 de figure | Écart-type 13,2 de figure | U8-SD132 |

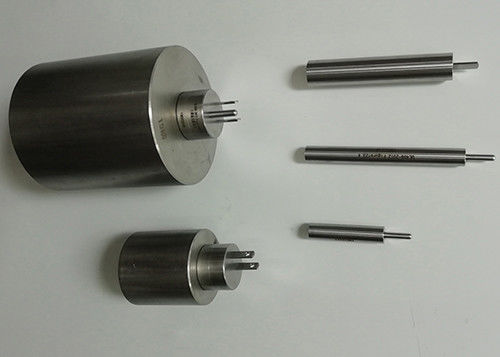

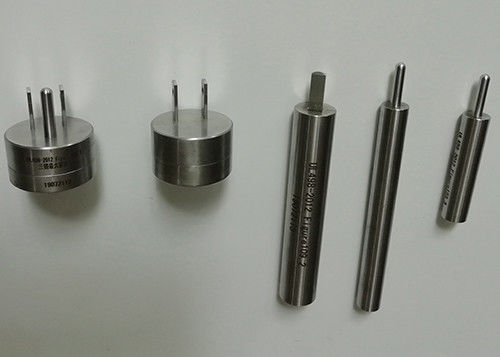

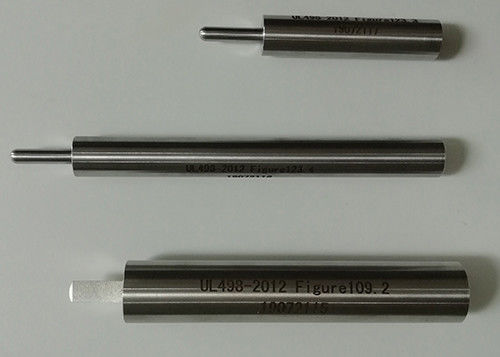

UL498-2012 schéma 109,1 1
UL498-2012 schéma 109,1 1
UL498-2012 schéma 109,2 1
UL498-2012 schéma 123,3 1
UL498-2012 schéma 123,4 1
La conservation 109 des lames examinent
109,1 A affleurant ou le récipient d'un seul bloc ayant une configuration 5-15R, 5-20R, 6-15R, ou 6-20R sera
soumis à la conservation de l'essai de lames décrite dans cette section.
Exception : Un récipient ayant une configuration 1-15R, 5-15R, 5-20R, 6-15R, ou 6-20R et pas de
le type affleurant ou d'un seul bloc peut à la place être soumis à la conservation des prises examinent, sectionnent 114.
109,1 révisés le 16 novembre 2012
109,2 les récipients ayant interrompent l'étiquette, une fois fournis, enlevée d'un terminal non identifié sont
pour être soumis à dix cycles de traitement d'insertion et de retrait manuels d'une mesure standard, voyez
Le schéma 109,1. Chacun de six dispositifs doit être examiné. La mesure doit être configurée conformément au tableau 109,1.
La force s'est appliquée pour insérer la mesure pour les cycles de traitement l'uns des n'est pas de dépasser 40 livres-force (178 N).
La mesure est d'avoir les dimensions indiquées sur le schéma 109,1 mais n'est pas d'avoir des trous dans les extrémités externes
des lames.
Indicateur d'essai du schéma 109,1
NOTES
1) Des lames seront faites d'acier à outils, la dureté C58 de Rockwell à C60.
2) Tous les tranchants seront enlevés sur un rayon de 0,016 à 0,020 pouces. Extrémités de toutes les lames plates biseautées suivant les indications de la fin de
détail de lame.
3) Les surfaces de lame ne dépasseront pas un morcellement de finition de 32 micropouces dans une perpendiculaire de direction à l'axe principal. La finition est d'être
déterminé visuellement utilisant une méthode comparative et un rapport optique optique de 10 X.
4) Toutes les positions de trou de lame sont situées sur la ligne centrale des lames.
5) R indique le rayon. Toutes les dimensions sont en pouces.
6) Des positions plates de lame seront modifiées pour adapter à des configurations 5-20 et 6-20.
Configurations d'indicateur d'essai du tableau 109,1 pour le traitement
Dispositif sous le no. d'indicateur d'essai d'essai de dispositifs examinés
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109,3 la mesure standard doit être configurée suivant les indications du tableau 109,2 utilisant la ligne lames sans
les trous et avec la lame fondante ont enlevé. La mesure doit alors être insérée dans le récipient et l'a
3 livres-force statiques (N) 13,3 (poids y compris de la mesure), qui tend à enlever la mesure du
le récipient, doit être appliqué pendant une période de 1 minute dans une normale de direction au plan du visage du
récipient. Il n'y aura pas déplacement de plus de 0,079 pouces (2 millimètres) de la mesure.
Tableau 109,2
Configurations d'indicateur d'essai pour l'essai de conservation
Dispositif sous le no. d'indicateur d'essai d'essai de dispositifs examinés
5-15R 1-15P ou 5-15Pa 6
5-20R 1-15P ou 5-15Pa 3
5-20Pa 3
6-15R 2-15P ou 6-15Pa 6
6-20R 2-15P ou 6-15Pa 3
2-20P ou 6-20Pa 3
un indicateur d'essai ayant fondre la lame a enlevé.
109,4 la mesure standard doit être configurée suivant les indications du tableau 109,3 utilisant la ligne lames avec des trous
à la fin et avec la lame fondante en place. La mesure doit alors être insérée dans le récipient et
une force appliquée dans une normale de direction au plan du visage du récipient qui tend à enlever
mesure. La force statique exigée pour retirer la mesure ne dépassera pas 15 livres-force (67 N) (poids y compris
de la mesure).
109.2. Chaque ligne contact sera capable de résister pour 1 minute par à 0,5 livres-force statique (2,2 N) appliqués à
la lame d'essai dans une normale de direction au plan du visage du spécimen et dans une direction qui tend
pour enlever la lame d'essai, quand la lame d'essai est entièrement insérée dans l'ouverture de contact. Il n'y aura pas
déplacement de plus de 0,079 pouces (2 millimètres) de la lame d'essai.
Le schéma 123,3
2 onces (g) goupille de la terre 57
Matériel : Pin-acier, dureté C58 de Rockwell à C60.
Poignée – acier laminé à froid
NOTES
1) La goupille moulue doit être attachée pour manipuler de la façon rigide.
2) La longueur pas a spécifié. Poids total d'outil 2 once (57 g).
3) L'axe de la lame et l'axe de la poignée, doivent avoir combiné la concentricité et l'alignement axial de 0,006 maximum à l'astuce de la goupille.
4) Les surfaces de lame ne dépasseront pas un morcellement de finition de 32 micropouces dans une perpendiculaire de direction à l'axe principal.
La finition doit être déterminée visuellement utilisant une méthode comparative et un rapport optique optique de 10 X.
Le schéma 123,4
4 onces (g) goupille de la terre 113
Matériel : Pin-acier, dureté C58 de Rockwell à C60.
Poignée – acier laminé à froid
NOTES
1) La goupille moulue doit être attachée pour manipuler de la façon rigide.
2) La longueur pas a spécifié. Poids total d'outil 4 once (113 g).
3) L'axe de la lame et l'axe de la poignée, doivent avoir combiné la concentricité et l'alignement axial de 0,006 maximum à l'astuce de la goupille.
4) Les surfaces de lame ne dépasseront pas un morcellement de finition de 32 micropouces dans une perpendiculaire de direction à l'axe principal.
La finition doit être déterminée visuellement utilisant une méthode comparative et un rapport optique optique de 10 X.
Application :
L'équipement de Shice offre un large éventail de mesure pour répondre aux normes les plus communes comprenant ceux du CEI, de l'en, de l'UL, du DIN, du VDE et d'autres. De telles normes exigent la vérification de la taille et la définition etc. ces mesures sont construites de l'acier inoxydable supérieur et de l'acier approprié avec une dureté au moins de 52-58 HRC et une rugosité selon la norme pour exiger. Chaque mesure est fournie avec un certificat de calibrage.
Se conforme à :
UL498
