| Utilisation: | machine d'essai d'impact | Nom de produit: | Machine de machine d'essai au choc/d'essai choc de baisse/appareil de contrôle de baisse |
|---|---|---|---|
| Énergie d'impact: | 2J, 5J, 10J, 20J | Fonction: | Essai au choc |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Mettre en évidence: | Élément heurtant d'essai au choc,Élément IEC60068-2-75 heurtant,GV heurtant l'élément |
||

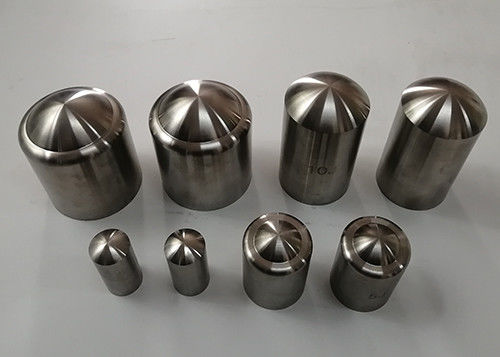

Élément heurtant de essai 2J 5J 10J 20J IEC60068-2-75 de dispositif d'impact
Paramètres :
| Modèle (énergie) | 2J | 5J | 10J | 20J | 50J |
| équivalent amassez (les kilogrammes) | 0,5 | 1,7 | 5 | 5 | 10 |
| Taille de égouttement (±1% millimètres) | 400 | 300 | 200 | 400 | 500 |
| Diamètre (millimètres) | 35 | 60 | 80 | 100 | 125 |
Norme : Annexe A IEC60068-2-75
Application : Ce dispositif convient à l'essai mécanique de résistance aux chocs aux armoires électriques et à toute autre tôle, à la coquille non de l'armoire régulatrice d'énergie électrique en métal, au standard de câble de sous-station et à la boîte de jonction de câble avec l'appareil de contrôle d'impact ou le dispositif vertical d'impact de pendule.
Échantillon d'essai : Appareil électrique pour le ménage et le but semblable, lumières
Caractéristique : En s'accordant avec la condition standard
Description standard (IEC60068-2-75) :
La figure A.1 montre l'élément saisissant applicable aux valeurs d'énergie d'égal ou moins que 1J. Dans ce cas, le visage d'impact devrait être fait de polyamide avec une dureté comme spécifique dans le tableau 1.

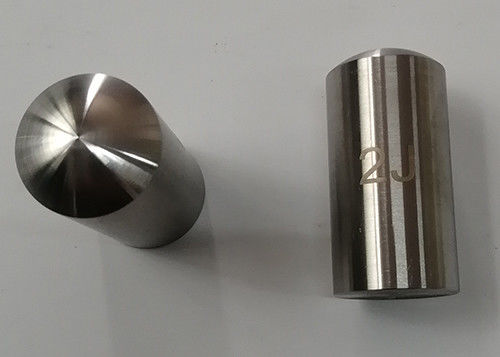

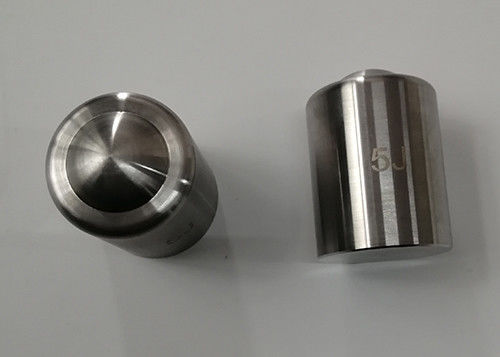

Les figures A.2, A.3 et A.4 montrent les éléments saisissants applicables aux valeurs d'énergie de 2J, 5J et 10J, respectivement. Dans ces cas le visage d'impact devrait être fait d'acier avec des propriétés, y compris la dureté, comme spécifique dans le tableau 1.

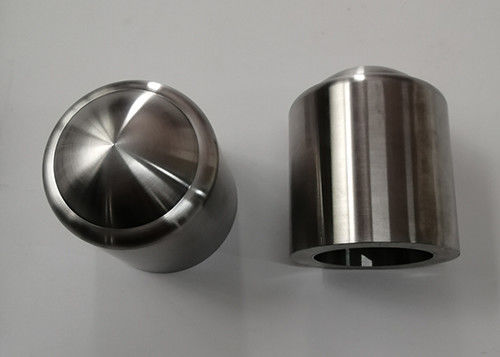

Les figures A.5 et A.6 montrent les éléments saisissants applicables aux valeurs d'énergie de 20 J et 50J, respectivement. Dans ces cas, le visage d'impact devrait être fait d'acier avec des propriétés, y compris la dureté, comme spécifique dans le tableau 1. Dans ces cas, pour se conformer aux autres paramètres du tableau 1, il est nécessaire de creuser l'extrémité vis-à-vis le visage saisissant.
On lissera chaque bord.
Les tolérances sont selon la classe m d'OIN 2768-1, sauf indication contraire.
