Détails sur le produit:
Conditions de paiement et expédition:
|
| Utilisation: | machine d'essai d'impact | Nom de produit: | Machine de machine d'essai au choc/d'essai choc de baisse/appareil de contrôle de baisse |
|---|---|---|---|
| Énergie d'impact: | 2J, 5J, 10J, 20J, 50J | Fonction: | Essai au choc |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Surligner: | Appareillage de essai d'impact de CNAS 50J,Appareillage de essai d'impact de CNAS 5J,Éléments heurtants de CNAS IK |
||
Les éléments heurtants d'IK effectuent des appareillages d'essai de baisse d'équipement de test
Paramètres
| Modèle | SC-IK01 |
| Pendule |
Longueur : 1000mm ; diamètre externe : 9mm ; épaisseur de paroi de tuyau d'acier : 0.5mm. Composition de la masse équivalente avec l'élément d'impact |
| Point d'impact | À travers réglable, la course 200-1200mm, taille peut être adaptée aux besoins du client |
| Élément d'impact | 2, 5,10, marteau de l'impact 20J |
| Taille de baisse | Affichage d'échelle |
| Mode de libération | Mécanique |
| Dimension | 950*550*2700mm |

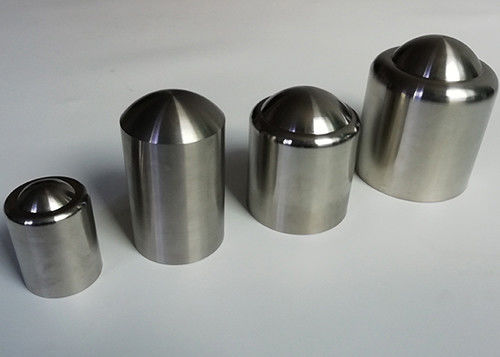

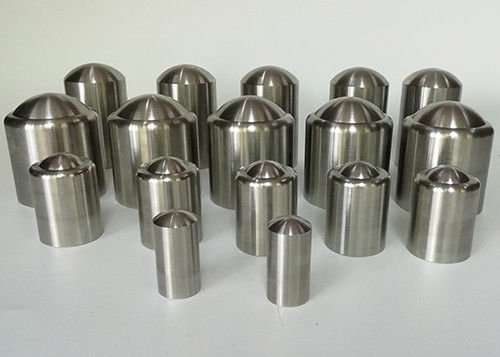

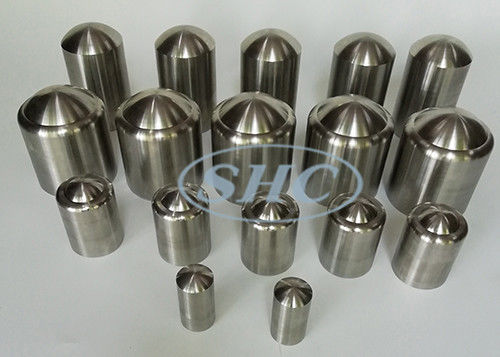

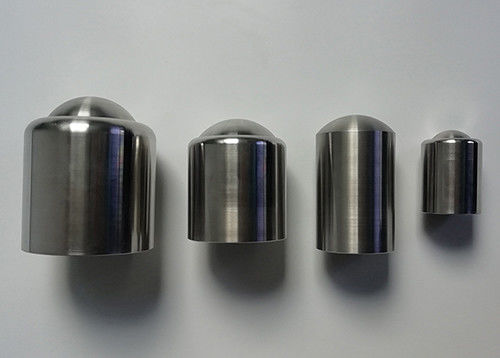

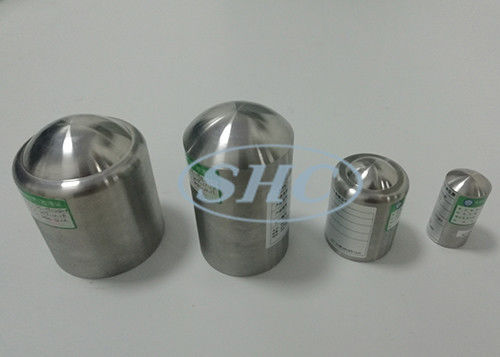

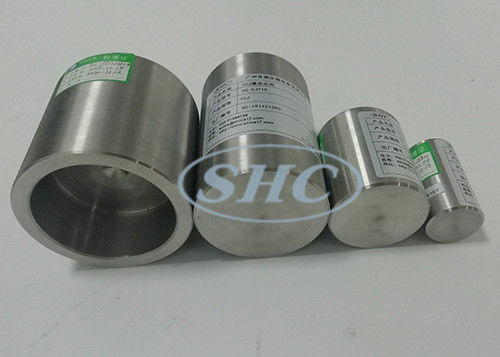

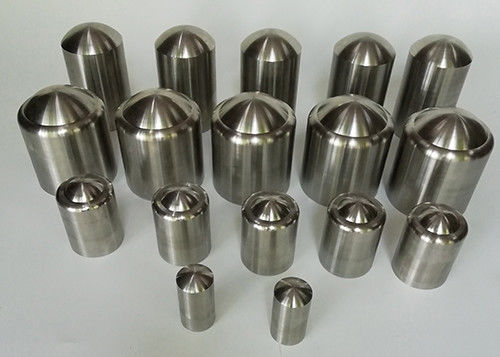

Caractéristiques coordonnées des éléments saisissants
| Énergie /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| ±2%kg de masse équivalent | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Matériel | Polyamide 1) | Acier 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Pour être ajusté pour assortir la masse équivalente, voir l'annexe A. | |||||
|
1) 85≤HRR≤100, dureté de Rockwell selon ISO2039-2. 2) Fe490-2, selon ISO1052 ; Dureté de Rockwell selon ISO6508. |
||||||
| NOTEZ les valeurs montrées dans les parenthèses pour la masse équivalente et le diamètre des éléments saisissants pour l'égal de valeur d'énergie à ou moins de 1 J sont ceux dans l'essai actuel E-F. Les valeurs actuellement dans l'essai par exemple sont également montrées pour ces deux paramètres. Pour le but de coordination, les valeurs entre parenthèses seront supprimées des années de fives de la publication de cette norme. | ||||||
Confirme
IEC60068-2-75 essai environnemental – partie : Essais – essai hein : Essais de marteau, degrés IEC60068-2-63, IEC62262 de protection fournis par des clôtures pour le matériel électrique contre des impacts mécaniques externes (code d'IK), mécanisme IEC60439-5 de basse tension et ensembles controlgear - partie : Conditions particulières pour des assemblées pour la distribution d'énergie dans les réseaux publics
Caractéristique
L'équipement employant la structure de voiture, peut être déplacé à gauche et à droite, en avant et vers l'arrière, la taille supérieure et inférieure de point d'impact ajustable, et l'angle 0-90°adjustable d'impact. Le dispositif est un dispositif d'impact de pendule de basse énergie pour 2J et en haut.
Application
Ce dispositif convient à l'essai mécanique de résistance aux chocs aux armoires électriques et à toute autre tôle, à la coquille non de l'armoire régulatrice d'énergie électrique en métal, au standard de câble de sous-station et à la boîte de jonction de câble
Échantillon d'essai
La coquille de l'armoire régulatrice d'énergie électrique, la boîte de jonction de standard de câble de sous-station et de câble et l'équipement semblable
Énergie d'impact, la masse équivalente et table de taille de baisse
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| /kg de masse équivalent | 0,5 | 1,7 | 5 | 5 | 10 |
| Laissez tomber la taille ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Notes : 1. Voir la note dans le CEI 60068-2-75 3.2.2 1. Dans la présente partie, l'énergie (j) est calculée prenant l'accélération standard due à la gravité de la terre (g), arrondi jusqu'au nombre entier le plus proche, cela est le ² 10m/s. |
|||||
