| Normes: | IEC60245-1 le schéma 1 | Vitesse d'essai: | 0.33m/S |
|---|---|---|---|
| COURANT DE CHARGE: | 0.5-25A, réglable | Tension de charge: | Tension entre phases 10-400V réglable |
| Distance d'essai: | 1000±20mm | Noyaux appropriés: | 2-18 |
| Section transversale nominale: | 0.2-4mm2 | Diamètre des poulies: | 60, 80, 120, 160, 200mm |
| Surligner: | Équipement d'essai du câble IEC60245-1,équipement d'essai du câble 25A,400V fléchissant l'essai |
||

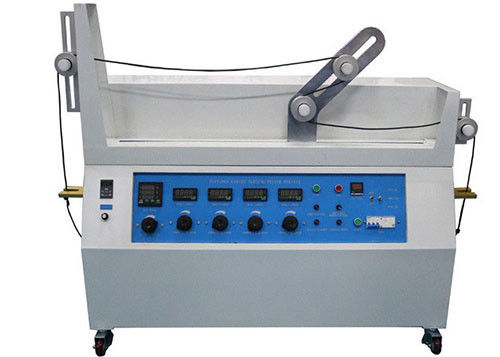

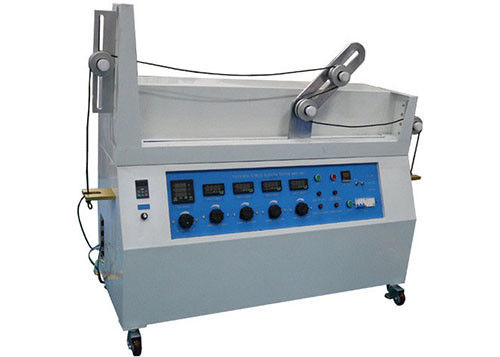

IEC60245-1 essai de fléchissement du schéma 1 pour la vitesse flexible 0.33M/S de câble
Norme :
Tensions IEC60245-1 câble-évaluées isolées en caoutchouc jusqu'à 450/750 V-partie 1 : Clause 5.6.3.1, de conditions générales tensions IEC60245-2 câble-évaluées isolées en caoutchouc jusqu'à 450/750 V-partie 2 : Figure 1, IEC60065-1 clause de la clause 3,1 de méthodes d'essai b 16,3
Paramètres :
| Alimentation d'énergie | 220V/ 50 HERTZ |
| Courant de charge | 0.5-25A, réglable |
| Tension de charge | Tension entre phases 10-400V réglable |
| Vitesse de essai | 0.33m/s |
| Distance de essai | 1000±20mm |
| Noyaux appropriés | 2-18 |
| Section transversale nominale | 0.2-4mm2 |
| Diamètre des poulies | 60, 80, 120, 160, 200mm |
| Poids d'essai | 2*0.5kg avec le crochet, 2*0.5kg avec le trou, 6*1kg avec le trou, 2*6kg avec le crochet |
Application :
Il est employé pour vérifier la force mécanique des câbles flexibles réalisés. Cet essai ne s'applique pas aux câbles flexibles avec des noyaux de section transversale nominale plus grands que 4mm2, ni les câbles ayant plus de 18 noyaux se sont étendus dans plus de deux couches concentriques.
Caractéristique :
L'appareillage d'essai peut répondre aux exigences standard d'essai du national et les normes internationales, peuvent être très utilisées. Il a le multimètre numérique de précision peut, ainsi, exactement mesurer le courant-tension plus petit ou plus grand. La méthode de changement pour des poulies est simple et commode. L'équipement de test adopte au mécanisme d'entraînement à chaînes, la représentation est stable et le bruit est rare.
Description standard :
Cet essai sera effectué à l'aide de l'appareil représenté sur le schéma 1. Cet appareil se compose d'un transporteur C, d'un système d'entraînement pour le transporteur et de quatre poulies pour chaque échantillon de câble à examiner. Le transporteur C soutient deux poulies A et B, qui sont du même diamètre. Les deux poulies fixes, à l'un ou l'autre d'extrémité de l'appareil, peuvent être d'un diamètre différent des poulies A et B, mais chacune des quatre poulies sera ainsi arrangé que l'échantillon est horizontal entre elles. Le transporteur fait des cycles (mouvements en avant et arrière) au-dessus d'une distance de 1 m approximativement à une vitesse constante de 0,33m/s entre chaque inversion de la direction du mouvement.

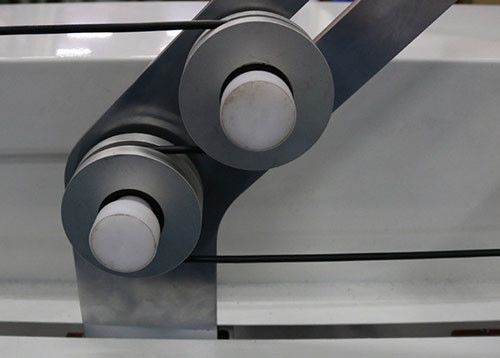

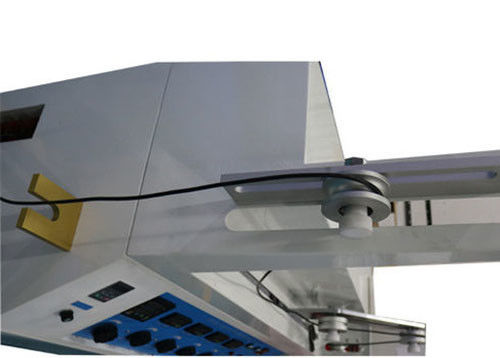

Les poulies seront faites de métal et avoir une cannelure formée semi-circulaire pour les câbles circulaires et une cannelure plate pour les câbles plats. Retenir maintient D sera fixé de sorte que la traction soit toujours appliquée par le poids duquel le transporteur s'éloigne. La distance d'une bride retenante à son appui, alors que l'autre bride se repose sur son appui, sera de maximum de 5cm.
Le système d'entraînement sera tel que le transporteur tourne sans à-coup et sans secousses quand il s'inverse d'une direction à l'autre.
