Détails sur le produit:
Conditions de paiement et expédition:
|
| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| Surligner: | Mesure de coupleur de débouché de prise de prise,Mesure de coupleur d'AS/NZS 3112 |
||

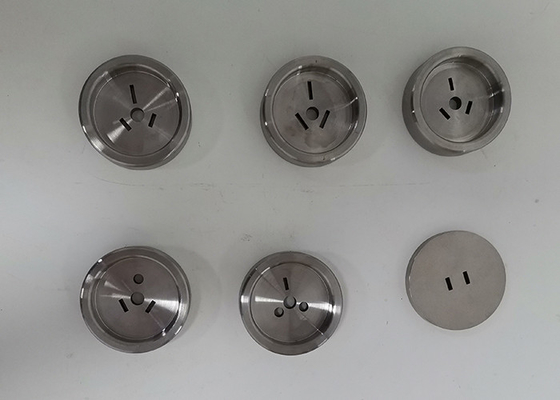

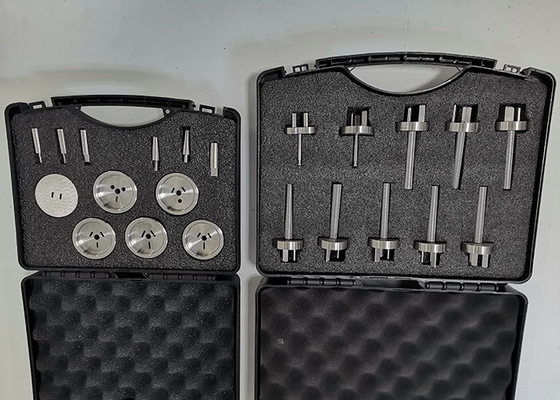

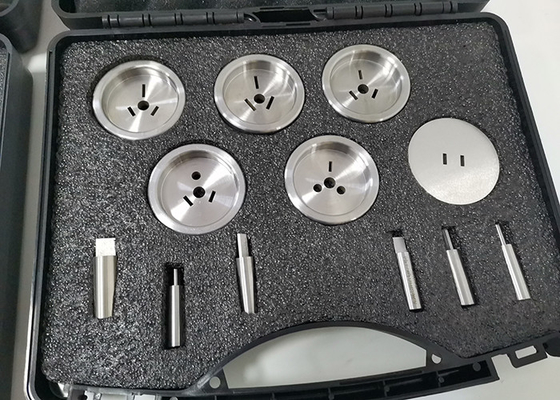

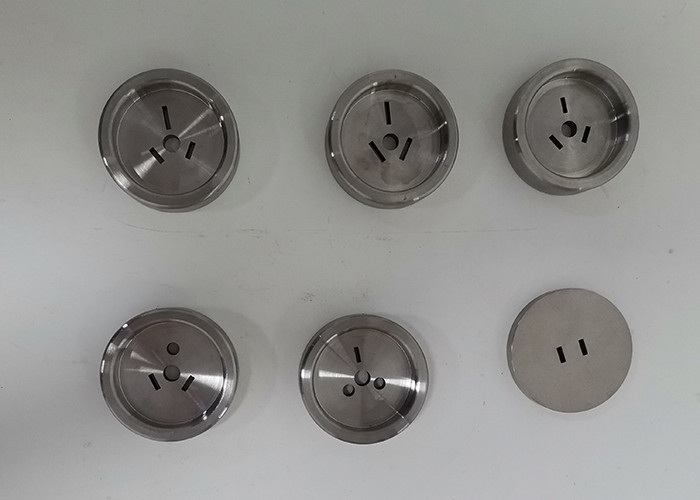

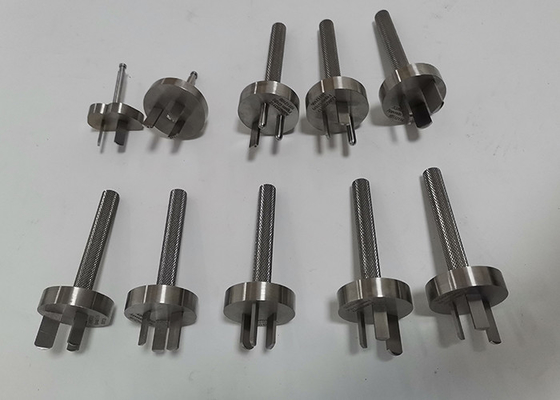

Prises australiennes/du Nouvelle-Zélande, prise-débouchés et mesures standard de coupleurs
1. Application :
Cet indicateur d'essai de prise et de prise est principalement employé pour examiner et inspecter si la structure et la taille des prises et des prises se conforment aux normes d'AS/NZS 3112. Et principalement les industries d'application sont l'électronique, les appareils électriques, les prises et les prises et d'autres secteurs semblables.
2. Caractéristiques :
Dimensions de mesure, tolérances, matériel, dureté, aspérité répondre aux exigences de normes ;
La dureté matérielle est plus que 50HRC ; Le coefficient matériel de dilatation thermique est petit, les dimensions et les tolérances est stable et fiable.
Se conforme à :
AS/NZS 3112
Spécifications :
| Modèle de produit | Norme | Nom de produit |
| SC-A2-A1 | AS/NZS3112 FigureA1 | Estimation et dimensions de la figue A1 (10A, 15A, 20A) de mesure de prises de basse tension |
| SC-A2-B1 | AS/NZS3112 figure B1 | Estimation et dimensions de la figue B1 de mesure de prises de basse tension |
| SC-A2-C1 | AS/NZS3112 figure C1 | Pendant l'essai normal d'insertion branchez la figue C1 (10A, 15A, 20A) |
| SC-A2-D1 | AS/NZS3112 figure D1 | Pendant l'essai normal d'insertion branchez la figue D1 (10A, 15A, 21A) |
| SC-A2-E1 | AS/NZS3112 figure E1 | Essai de rupture actuel /Test de prise d'essai de hausse de la température avec les goupilles en laiton dans la figue E1 |
| SC-A2-F1a | AS/NZS3112 figure F1 | Estimation et dimensions de la figue F1 de mesure de prises de basse tension (a) annexe F |
| SC-A2-F1b | AS/NZS3112 figure F1 b | Estimation et dimensions de la figue F1 de mesure de prises de basse tension (b) annexe F |
| SC-A2-G1a | AS/NZS3112 figure G1 | Pendant l'essai normal d'insertion branchez la figue G1 (a) d'annexe G |
| SC-A2-G1b | AS/NZS3112 figure G1 b | Pendant l'essai normal d'insertion branchez la figue G1 (b) d'annexe G |
| SC-A2-X1 | ABC de la figure 3,1 d'AS/NZS 3112 | Profondeur de mesure de NO--contact de contact dans la figue 3,1 a parce que c |
| SC-A2-X2 | Clause 3.3.4 d'ABC de la figure 3,1 d'AS/NZS 3112 | La profondeur du contact entrent en contact avec la mesure dans la figue 3,1 a parce que c |
| SC-A2-X3 | Figure 3,1 a d'AS/NZS 3112 | Entrez en contact avec la mesure dans la figue 3,1 a (lame 1.58×6.2mm en métal, longueur 12.60mm) |
| SC-A2-X4 | Figure 3,1 b d'AS/NZS 3112 | Entrez en contact avec la mesure dans la figue 3,1 b (lame 1.58×8.93mm en métal, longueur 12.60mm) |
| SC-A2-X5 | Figure 3,1 C d'AS/NZS 3112 | Entrez en contact avec la mesure dans la figue 3,1 C (goupille en métal : Ф4.7mm, longueur 12.60mm) |
| SC-A2-X6 | Figure 3,6 d'AS/NZS 3112 | Essai de la figue latérale 3,6 de jauge de contrainte |
| SC-A2-X7 | Figure 3,7 d'AS/NZS 3112 | Essai de la figue latérale 3,7 de jauge de contrainte |
| SC-A2-X8 | Figure 2,1 a1 d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a1) 10A |
| SC-A2-X9 | Figure 2,1 a1 d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a1) 15A |
| SC-A2-X10 | Figure 2,1 a2 d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a2) |
| SC-A2-X11 | Figure 2,1 b d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (b) |
| SC-A2-X12 | Figure 2,1 C d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (c) |
| SC-A2-X13 | Figure 2,1 d1 d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (d1) |
| SC-A2-X14 | Figure 2,1 d2 d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (d2) |
| SC-A2-X15 | Figure 2,1 f d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (f) |
| SC-A2-X16 | Figure 2,1 g d'AS/NZS 3112 | Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (g) |
| SC-A2-X17 | Clause 3.3.2 d'AS/NZS 3112 | Mesure de goupille d'essai 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | Clause 3.3.2 d'AS/NZS 3112 | Mesure de goupille d'essai 2N 6.20mm x 1.58mm |
| SC-A2-X19 | Clause 3.3.2 d'AS/NZS 3112 | Mesure de goupille d'essai 3N 6.20mm x 1.58mm |
| SC-A2-X20 | Figure 2,1 d'AS/NZS 3112 | Gabarit d'essai |
| SC-A2-X21 | Clause 2.13.8 d'AS/NZS 3112 | Boîte de montage en bois sur le schéma 2,9 |
| SC-A2-X22 | Clause 2.13.8 d'AS/NZS 3112 | Pin maintenant l'unité sur le schéma 2,10 a, b, c |
| SC-A2-X23 | Clause 3.6.3 d'AS/NZS 3112 | mesure modifiée de l'annexe D (le diamètre a changé en 43.2mm) |
| SC-A2-X24 | Clause 3.14.2 d'AS/NZS 3112 | clôture métallique H90mm X W60mm xD40mm avec le trou de fixation |
| SC-A2-X25 | Clause 2.2.3 d'AS/NZS 3112 | Forme de goupille sur le schéma 2,3 |
