Appareillage mécanique d'essai de force de couvertures résilientes

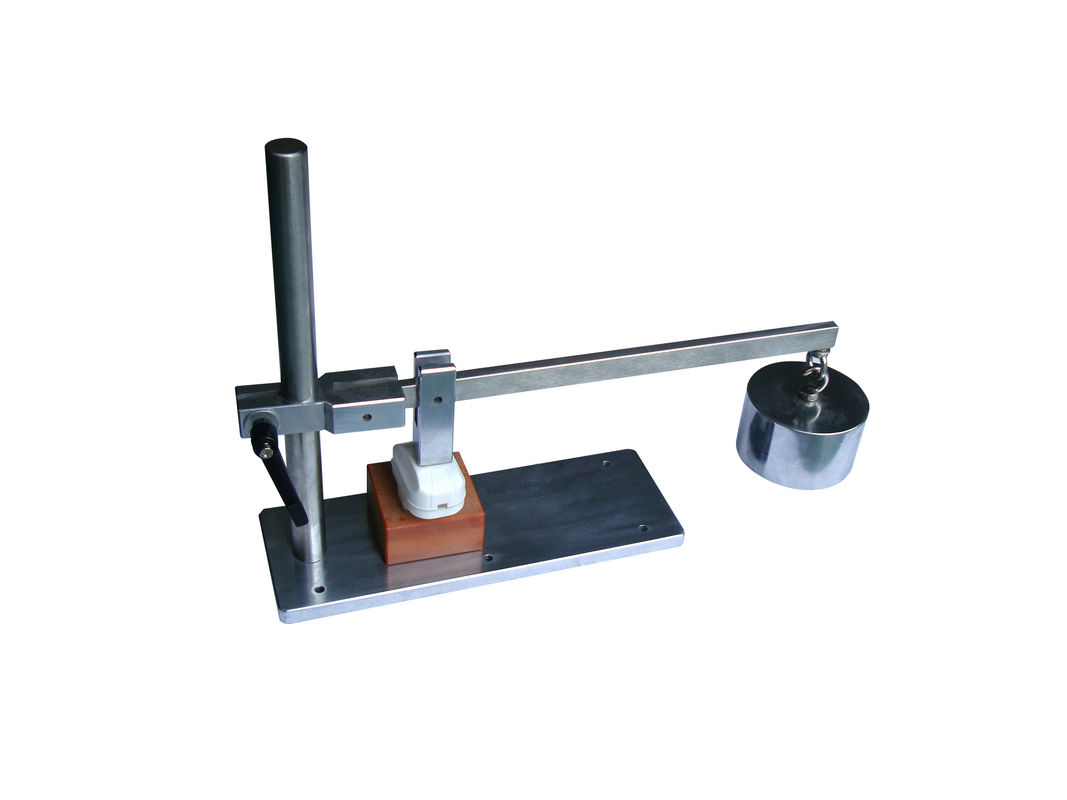

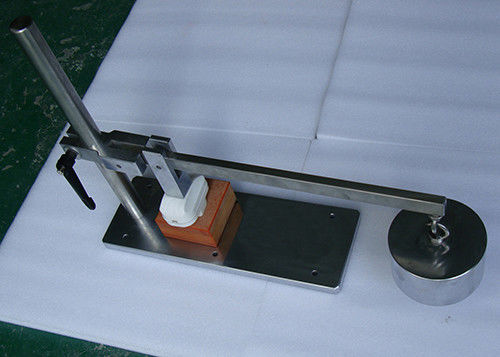

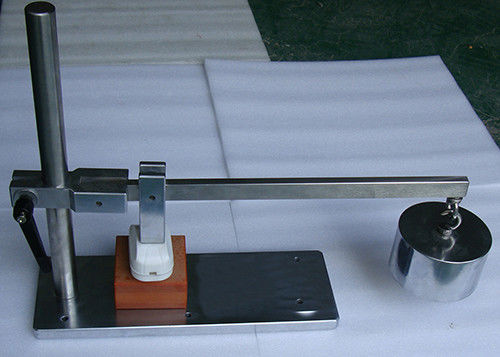

Appareil pour l'essai de force mécanique sur les couvertures résilientes Fig2 BS1363

Paramètres techniques :

Lancement de produit :

Le dispositif se conforme au BS1363-1 : clause 2018 9, le schéma 2.

Des surfaces externes accessibles résilientes des prise-débouchés seront ainsi conçues et construites qu'une fois réuni et de câble aussi dans l'utilisation normale, il n'y a aucun risque que, en raison de la pression anormale, les pièces vivantes pourraient pénétrer les surfaces externes accessibles ou devenir ainsi disposé quant à réduisez l'ascension et les dégagements au-dessous de ceux donnés dans la clause 8.

La conception de l'appareil sera telle qu'une force régulière de 230-240N peut être appliquée à endroits où la possibilité d'un échec existe, la force étant appliquée par un bloc de pression d'essai en métal.

Chaque échantillon sera soumis à la force à chaque endroit choisi à leur tour. Pendant chaque application de la force, une tension d'essai de 2 000 V ±60 V que 50 hertz de forme d'onde essentiellement sinusoïdale sont appliqués pour 60-65s entre toutes les pièces vivantes a collé ensemble et le bloc de pression d'essai en métal.

Pendant l'essai aucune étincelle de rupture ou panne ne se produira. Appareil de contrôle de prise de prise

Après l'essai qu'il ne sera pas possible de toucher les parties vivantes avec l'essai 11 du 61032:1998 d'en des BS s'est appliqué avec une force de 28-30N.

Pour plus de détails, référez-vous svp à la norme appropriée.

Accessibilité 9 des pièces vivantes

9,1 les pièces vivantes de prises ne seront pas accessibles quand les prises sont câblées comme dans utiliser-et normal dans plein

engagement dans un prise-débouché correspondant.

9.1.1 la conformité sera vérifiée par l'application de la sonde 12 d'essai du 61032:1998 d'en des BS s'est appliquée avec a

force de N avec les prises rewirable équipées d'une corde flexible de 2 noyaux comme donnée dans le tableau 24 du 6500:2000 des BS

et prises non-rewirable comme fournies.

9,2 des prises seront conçues et construites afin de protéger l'utilisateur contre le contact accidentel avec vivant

parties pendant l'insertion ou le retrait des prises.

9.2.1 la conformité sera prouvée en répondant aux exigences dimensionnelles et mesurantes de ceci

Région des BS 1363.

9,3 des couvertures résilientes des prises seront ainsi conçues et construites que quand réuni et de câble en tant que dedans

l'utilisation normale, là n'est aucun risque que, en raison de la pression anormale, les pièces vivantes pourraient pénétrer la couverture ou

devenez ainsi disposé quant à réduisent des lignes de fuite et des dégagements au-dessous de ceux donnés dans la clause 8.

9.3.1 la conformité sera vérifiée par l'essai suivant (un exemple d'un appareil approprié est montré

sur le schéma 2).

La conception de l'appareil sera telle qu'une force régulière de 240 N peut être appliquée à ces endroits

là où la possibilité d'un échec existe, la force étant appliquée par un bloc de pression d'essai en métal As

représenté sur le schéma 2.

Chaque échantillon sera soumis à la force à chaque endroit choisi à leur tour. Pendant chaque application de la force,

une tension d'essai du ± 60 V de 2 000 V 50 hertz de forme d'onde essentiellement sinusoïdale est appliquée pour s entre tous

les pièces vivantes ont collé ensemble et le bloc mis à la terre de pression d'essai.

Pendant l'essai aucune étincelle de rupture ou panne ne se produira.

Après l'essai qu'il ne sera pas possible de toucher les parties vivantes avec l'essai 11 du 61032:1998 d'en des BS s'est appliqué avec a

force de N.

9,4 où une prise est fournie équipée d'une corde flexible, la fin libre d'une telle assemblée sera

encapsulé dans l'isolant.

NOTEZ ceci n'applique pas aux assemblées fournies aux fabriquants d'équipement pour l'incorporation dans leur équipement.

9.4.1 la conformité sera vérifiée par inspection.
