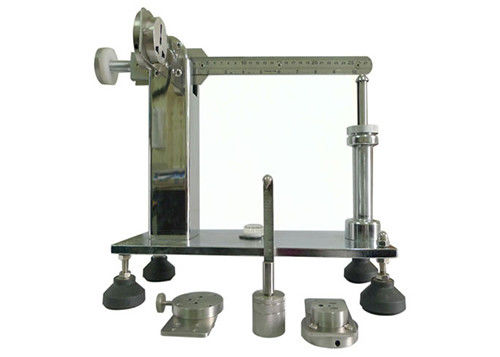

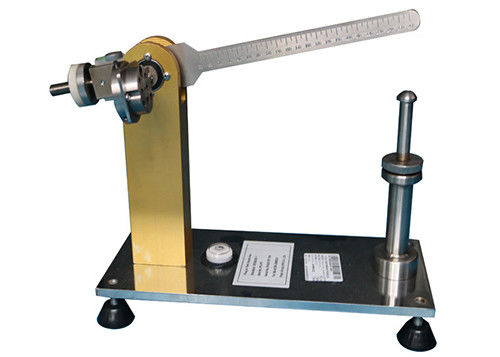

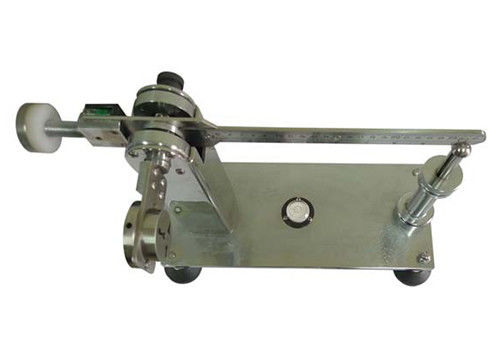

Appareillage d'essai d'équilibre de couple d'appareil de contrôle de prise de la prise IEC60884

IEC60065 schéma 11 appareillages d'essai d'équilibre de couple de débouché de prise

Paramètres techniques :

L'information produit :

L'appareil de contrôle de couple de prise se conforme au niveau IEC60065 du schéma 11.

On l'emploie pour vérifier si l'effort mécanique qui se produit quand l'équipement embrochable direct avec l'insertion de goupille de prise normalement dans la prise est dans la gamme exigée.

Un dispositif équipé de goupilles prévues pour être présenté dans les prise-débouchés fixes n'imposera pas la tension anormale à ces prise-débouchés.
Le bras de équilibrage des pivots d'appareillage d'essai autour d'un axe horizontal par les lignes centrales des tubes de contact du prise-débouché à une distance de 8 millimètres derrière le visage d'engagement du prise-débouché.
Avec le dispositif pas dans l'engagement, le bras de équilibrage est dans l'équilibre, le visage d'engagement du prise-débouché étant dans la position verticale.
Après que le dispositif ait été engagé, le couple à appliquer au prise-débouché pour maintenir son visage d'engagement dans le plan vertical est déterminé par la position d'un poids sur le bras de équilibrage.

Le couple ne dépassera pas 0,25 nanomètres.

Structure

1 – contrepoids

2 – bulle de mesure

3 – bulle de niveau

4 – poids de mesure

5 – vis réglementaire de taille

6 – tige de soutien

Étapes de essai

1. Mettez le dispositif sur une table de niveau, et ajustez le dispositif sur horizontal.
2. Accrochez les 4 - le poids de mesure sur le bras d'équilibre, et ajustent les 5 – la vis réglementaire de taille, faites le bras d'équilibre dans horizontal. Quand bras d'équilibre dans horizontal, bulle d'air de 2 – bulle de niveau en position centrale.

3. Enlevez les 4 - le poids de mesure, ajustent le 1 – position de contrepoids, maintenez le bras d'équilibre dans la position horizontale. Et faites le bras d'équilibre garder une distance environ 1mm aux 6 - tige de soutien.

4. Installez l'échantillon d'essai sur le dispositif, serrez la vis. Maintenant le bras d'équilibre.

5. Accrochez les 4 - poids de mesure sur le bras d'équilibre. Ajustez la position de 4 - le poids de mesure, enregistrent la position où faire le niveau de bras d'équilibre, bulle d'air de 2 – bulle de mesure dans la position centrale, bras d'équilibre gardent la distance de 1mm à 6 - tige de soutien. Dites la position située à 10.3cm.

6. Mesure de couple

   (1) le poids approprié est accroché sur l'échelle inférieure.

   (2) mouvement le poids lentement jusqu'à ce que le bras d'équilibre soit dans un état horizontal.

7. Couple de l'échantillon appliqué à la prise : Poids de la valeur d'échelle X

   Par exemple : Couple : 0.12mX2.5N=0.3Nm
