Détails sur le produit:
Conditions de paiement et expédition:
|
| Normes: | Figure 2,8 d'AS/NZS 3112 | Nom: | Application de la force pour Pin Bending Test |
|---|---|---|---|
| Fonction: | Pour l'Australien et le Nouvelle-Zélande Pin Bending Test | La distance s'est déplacée du point d'application: | 7,5 ±0.3 millimètre |
| Dimensions: | W*D*H=350mm *250mm* 140mm | Poids: | au sujet de 15kg |
| Le point d'application de la force du visage de la prise: | 14 ±0.5 millimètre | La période des goupilles sera examinée: | 20 cycles complets |
| Surligner: | Appareil de contrôle de prise de prise du schéma 2,8,Appareil de contrôle de prise de la prise 15KG |
||

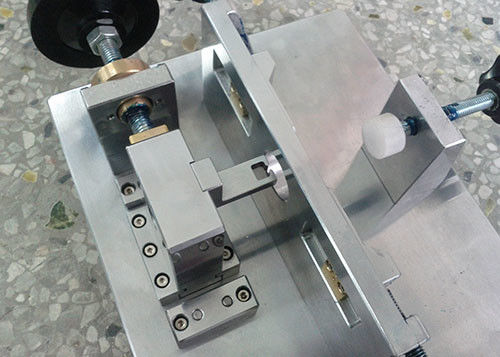

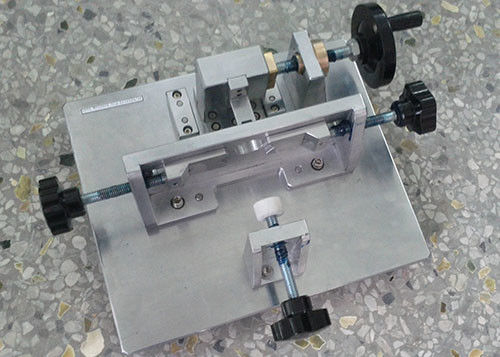

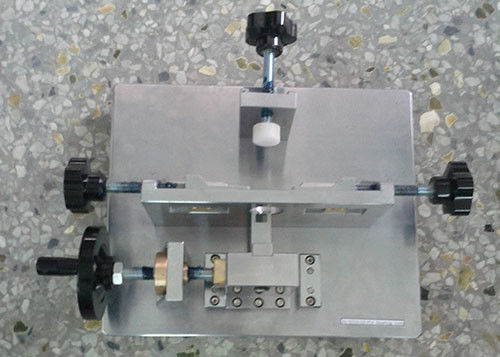

Schéma l'application 2,8 de la force pour as de Pin Bending Test/NZS 3112
| Le schéma 2,1 | dimensions des prises |
| Le schéma 2,2 | appareil pour fléchir l'essai |
| Le schéma 2,3 | forme de goupille |
| Le schéma 2,4 | dimensions d'isolation sur les goupilles vivantes isolées |
| Le schéma 2,5 | appareillage d'essai de pression pour l'isolation sur les goupilles isolées de prise à température élevée |
| Le schéma 2,6 | appareillage d'essai au choc pour l'isolation sur les goupilles isolées de prise à la basse température |
| Le schéma 2,7 | appareillage d'essai d'abrasion pour l'isolation sur les prises isolées de goupille |
| Le schéma 2,8 | application de la force pour l'essai de pliage de goupille |
| Le schéma 2,9 | support de prise pour l'essai de hausse de la température |
| Le schéma 2,10 | goupille maintenant l'unité pour l'essai de hausse de la température |
Application
Tous les flatpins des prises ont évalué jusqu'à 15 qu'A sera soumis à un essai de pliage de goupille.
Trois prises témoin non soumises à tous les essais précédents seront examinées comme suit :
Les goupilles ofassembled des prises seront examinées en maintenant la prise dans un blockand se tenant rigide appliquant une force de recourbement, suivant les indications du schéma 2,8, à la goupille à l'essai.
Les goupilles seront directement au début de l'essai. S'il y a n'importe quel doute au sujet du thestraightness de la goupille, elle sera vérifiée par le gaugeshown approprié de prise dans les annexes A, B ou F.
Le point d'application de la force sera 14 ±0.5 millimètre du visage de la prise.
La direction de la force sera suivant une ligne parallèle au visage de la prise.
Des goupilles actives et neutres seront forcées vers le centre de surface de la prise et puis de nouveau au point de départ. Sur la première prise témoin, n'importe quelle goupille de la terre sera butin forcé une direction seulement et alors forcé de nouveau au point de départ. Sur la prise de secondsample, n'importe quelle goupille de la terre sera forcée dans la direction opposée à thatused pour examiner la première prise témoin. Sur la troisième prise témoin, n'importe quel pinshall de la terre soit forcé dans la direction qui a donné le moins favourableresult pendant l'essai des deux premières prises témoin.
Distancemoved du point d'application sera 7,5 ±0.3 millimètre, et puis le shallbe de goupille forcé de nouveau au point de départ. N'importe quel “ressort-de retour” est ignoré.
Le travelfrom le point de départ au point final (7,5 millimètres) et de nouveau au point de départ est d'un cycle (c.-à-d. un cycle est deux mouvements distincts).
La vitesse des débattements sera un maximum de 50 mm/s, sans retard intentionnel entre les mouvements consécutifs dans chaque cycle.
L'intervalle entre les cycles successifs sera un minimum de 10 S.
Le cycle du durationof un sera un maximum de 60 S.
Les goupilles seront examinées pour 20 cycles complets.
ConformsTo
3112:2011 +A2 d'AS/NZS : le schéma 2012 de 2.13.7.2 de clause 2,8
Caractéristiques

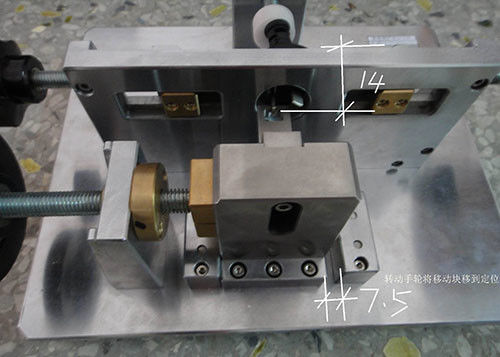

A. Le point d'application de la force sera 14 ±0.5 millimètre du visage de la prise.
B. La distance s'est déplacée du point d'application sera 7,5 ±0.3 millimètre
C. Dimensions : W*D*H=350mm *250mm* 140mm
D. Weight : Au sujet de 15KG
L'information de commande
Appareillage d'essai pour l'essai de pliage de goupille AS/NZS 3112
