Aperçu ProduitsAppareil de contrôle de prise de prise

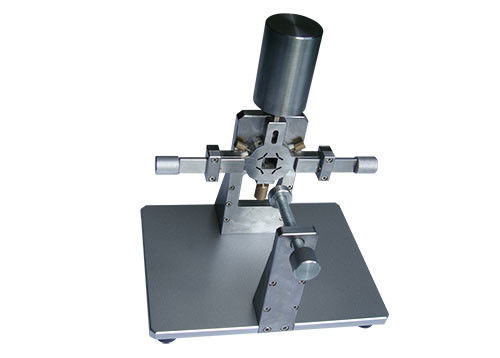

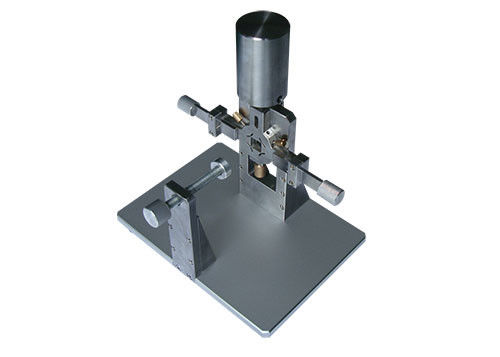

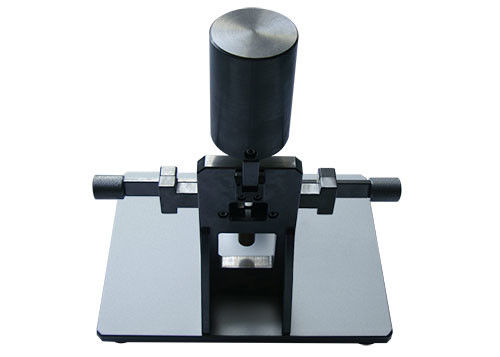

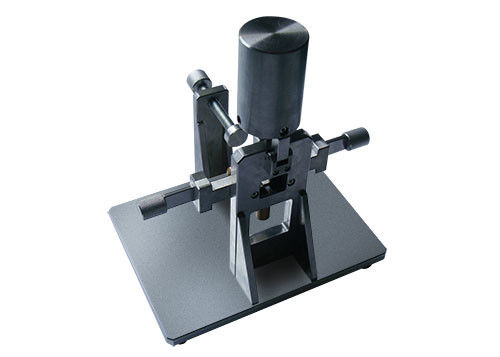

Prise Pin Movement Test Apparatus de prise d'as/NZS 3112

Prise Pin Movement Test Apparatus de prise d'as/NZS 3112

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt

Image Grand :  Prise Pin Movement Test Apparatus de prise d'as/NZS 3112 meilleur prix

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: SHC
Certification: CNAS、TUV、ITS、CSA、BV、SGS (cost additional)
Numéro de modèle: SC-ASCL2.13
Conditions de paiement et expédition:
Quantité de commande min: 1 MORCEAU
Prix: USD 50-2000 piece
Détails d'emballage: carton en bois
Délai de livraison: en 15 jours ouvrés
Conditions de paiement: T/T, Western Union, MoneyGram, L/C
Capacité d'approvisionnement: 999 morceaux par mois
Description de produit détaillée
Normes: AS/NZS 3112 Cl2.13.9.1 Nom: Application du mouvement des goupilles
Fonction: Pour l'Australien et l'essai de goupilles du Nouvelle-Zélande Force: 18±1N
Clause 3.6.3 d'AS/NZS 3112: mesure modifiée de l'annexe D (le diamètre a changé en 43.2mm) Figure 3,6 d'AS/NZS 3112: Essai de la figue latérale 3,6 de jauge de contrainte
Clause 3.3.2 d'AS/NZS 3112: Mesure de goupille d'essai 3N 6.20mm x 1.58mm Clause 2.2.3 d'AS/NZS 3112: Forme de goupille sur le schéma 2,3
Surligner:

18N Pin Movement Test Apparatus

,

Pin Movement Test Apparatus 18N

,

Mesure de prise de prise de TUV

Appareil mesure de prise de Pin de mouvement d'essai d'as/NZS 3112 de prise



Norme Nom de produit
AS/NZS3112 FigureA1 Estimation et dimensions de la figue A1 (10A, 15A, 20A) de mesure de prises de basse tension
AS/NZS3112 figure B1 Estimation et dimensions de la figue B1 de mesure de prises de basse tension
AS/NZS3112 figure C1 Pendant l'essai normal d'insertion branchez la figue C1 (10A, 15A, 20A)
AS/NZS3112 figure D1 Pendant l'essai normal d'insertion branchez la figue D1 (10A, 15A, 21A)
AS/NZS3112 figure E1 Essai de rupture actuel /Test de prise d'essai de hausse de la température avec les goupilles en laiton dans la figue E1
AS/NZS3112 figure F1 Estimation et dimensions de la figue F1 de mesure de prises de basse tension (a) annexe F
AS/NZS3112 figure F1 b Estimation et dimensions de la figue F1 de mesure de prises de basse tension (b) annexe F
AS/NZS3112 figure G1 Pendant l'essai normal d'insertion branchez la figue G1 (a) d'annexe G
AS/NZS3112 figure G1 b Pendant l'essai normal d'insertion branchez la figue G1 (b) d'annexe G
ABC de la figure 3,1 d'AS/NZS 3112 Profondeur de mesure de NO--contact de contact dans la figue 3,1 a parce que c
Clause 3.3.4 d'ABC de la figure 3,1 d'AS/NZS 3112 La profondeur du contact entrent en contact avec la mesure dans la figue 3,1 a parce que c
Figure 3,1 a d'AS/NZS 3112 Entrez en contact avec la mesure dans la figue 3,1 a (lame 1.58x6.2mm en métal, longueur 12.60mm)
Figure 3,1 b d'AS/NZS 3112 Entrez en contact avec la mesure dans la figue 3,1 b (lame 1.58x8.93mm en métal, longueur 12.60mm)
Figure 3,1 C d'AS/NZS 3112 Entrez en contact avec la mesure dans la figue 3,1 C (goupille en métal : Ф4.7mm, longueur 12.60mm)
Figure 3,6 d'AS/NZS 3112 Essai de la figue latérale 3,6 de jauge de contrainte
Figure 3,7 d'AS/NZS 3112 Essai de la figue latérale 3,7 de jauge de contrainte
Figure 2,1 a1 d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a1) 10A
Figure 2,1 a1 d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a1) 15A
Figure 2,1 a2 d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (a2)
Figure 2,1 b d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (b)
Figure 2,1 C d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (c)
Figure 2,1 d1 d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (d1)
Figure 2,1 d2 d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (d2)
Figure 2,1 f d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (f)
Figure 2,1 g d'AS/NZS 3112 Prise d'essai avec les goupilles en laiton sur le schéma 2,1 (g)
Clause 3.3.2 d'AS/NZS 3112 Mesure de goupille d'essai 1.5N 6.20mm x 1.58mm
Clause 3.3.2 d'AS/NZS 3112 Mesure de goupille d'essai 2N 6.20mm x 1.58mm
Clause 3.3.2 d'AS/NZS 3112 Mesure de goupille d'essai 3N 6.20mm x 1.58mm
Figure 2,1 d'AS/NZS 3112 Gabarit d'essai
Clause 2.13.8 d'AS/NZS 3112 Boîte de montage en bois sur le schéma 2,9
Clause 2.13.8 d'AS/NZS 3112 Pin maintenant l'unité sur le schéma 2,10 a, b, c
Clause 3.6.3 d'AS/NZS 3112 mesure modifiée de l'annexe D (le diamètre a changé en 43.2mm)
Clause 3.14.2 d'AS/NZS 3112 clôture métallique H90mm X W60mm xD40mm avec le trou de fixation
Clause 2.2.3 d'AS/NZS 3112 Forme de goupille sur le schéma 2,3



Application

Des prises seront examinées pour le mouvement de goupille en maintenant la goupille ou les goupilles pas à l'essai dans un rigide

tenir le bloc a placé 5±0.5 millimètre du visage et d'appliquer de prise la force de 18±1N à

la goupille à l'essai. La conception du bloc sera telle que la goupille à l'essai ne

contact entré dans avec le bloc pendant l'essai

Excepté les prises non-rewireable, l'essai sera effectué sans corde attachée au

prise, et avec les vis terminales desserrées suffisamment pour permettre à 1 conducteur mm2 d'être

relié.

La prise et l'équipement de test seront préconditionnés à la température du degré 40±1 pour 1h

sans essai la force s'est appliquée. Dans tout l'essai, tous pièces de la prise et équipement de test

sera maintenu à cette température.

Pour toutes les prises, le point d'application de la force sera à 140,5 millimètres du visage du

la prise le long des goupilles, et la direction de la force seront

(a) dans les deux directions suivant la ligne perpendiculaire au plan de la goupille, et dépassement

par le centre de la goupille ; et

(b) dans cet avion dans les deux directions suivant une ligne perpendiculairement à cela a spécifié dedans

Article (a)

Pendant 10 s, la force sera graduellement appliquée à chacune des goupilles de la façon

prescrit en les articles (a) et le (b), maintenu à sa valeur maximale pour 10 s, et puis

libéré. Le débattement des goupilles sera mesuré suivant la ligne de la force relativement au

visage du bloc se tenant rigide au cours de la période où la force est appliquée. Le maximum

le débattement ne dépassera pas 2,0 millimètres.

Après l'essai sur toutes les goupilles d'une prise conformément au schéma 2,1, toute minute de la déformation 5 ensuite

l'achèvement de l'essai sur la dernière goupille sera tel qu'il n'empêchera pas la prise de

étant inséré dans les mesures de niveau adéquat montrées dans l'annexe A, annexe et

Annexe F sans application de forcc anormal

Pour d'autres types de prises, toute déformation après que la minute 5 soit telle qui n'empêchera pas

prise étant insérée dans un prise-débouché approprié sans application de la force anormale.





ConformsTo

3112:2011 +A2 d'AS/NZS : clause 2012 2.13.9.1



Caractéristiques

Force : 18±1N



L'information de commande

Appareillage d'essai pour l'essai AS/NZS 3112 de mouvement de goupille

Prise Pin Movement Test Apparatus de prise d'as/NZS 3112 0

Prise Pin Movement Test Apparatus de prise d'as/NZS 3112 1

Prise Pin Movement Test Apparatus de prise d'as/NZS 3112 2
